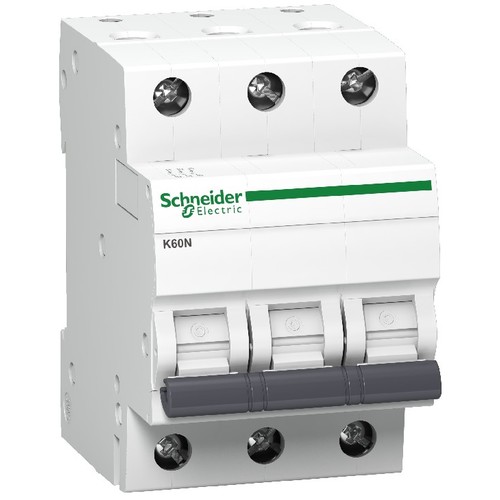

A9K02332 Schneider E. Leistungsschutz- schalter K60 LS 3P 32A C 6KA

10017252
4111774
1 Stk
3606480478437
13606480478434
43606480478435
IN
8536201090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 80A, D-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Acti 9 K60 Leistungsschutzschalter von Schneider Electric ist ein hochentwickelter Miniatur-Leistungsschutzschalter, der für die Verteilung in elektrischen Anlagen konzipiert wurde. Mit einer Nennstromstärke von 32 A und einer Schaltvermögen von 6000 A bei 400 V AC, bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die thermomagnetische Auslöseeinheit sorgt für eine präzise Reaktion auf Überstrombedingungen, während die IP20 Schutzart für den Einsatz in geschützten Umgebungen geeignet ist. Mit kompakten Abmessungen von 81 mm Höhe, 54 mm Breite und 70 mm Tiefe ist der K60 leicht in bestehende Systeme zu integrieren. Der Schalter ist für eine Montage auf DIN-Schienen vorgesehen und erfüllt alle relevanten Normen, einschließlich EN/IEC 60898-1. Vertrauen Sie auf die bewährte Qualität von Schneider Electric für Ihre elektrischen Schutzanforderungen.

Produktinfos

Geräteanwendung: Verteilung
Produktname: Acti9 K60
Typ: Miniatur-Leistungsschutzschalter
Polzahl: 3P
Nennstrom [In]: 32 A
Netztyp: AC
Auslöseeinheit: Thermomagnetisch
Kurvencode: C
Schaltvermögen: 6000 A bei 400 V AC 50/60 Hz
Nutzungsart: Kategorie A
Eignung für Isolation: Ja
Normen: EN/IEC 60898-1
Betriebsfrequenz: 50/60 Hz
Magnetischer Auslöseschwellenwert: 5...10 x In
Betriebsbrechvermögen [Ics]: 6000 A 100 %
Isolationsspannung [Ui]: 440 V
Impulsfestigkeit [Uimp]: 4 kV
Montageart: Fest
Montagesupport: DIN-Schiene
Höhe: 81 mm
Breite: 54 mm
Tiefe: 70 mm
Gewicht: 0,36 kg
Farbe: Weiß
Mechanische Haltbarkeit: 20000 Zyklen
Elektrische Haltbarkeit: 10000 Zyklen
Klemmen: Tunneltyp (0,5…35 mm² starr)
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
