A9K02310 Schneider E. Leitungsschutz- schalter K60 LS 3P 10A C 6KA

10017224
4111769
1 Stk
3606480478383
13606480478380
43606480478381
BG
85362010
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 63A, D-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

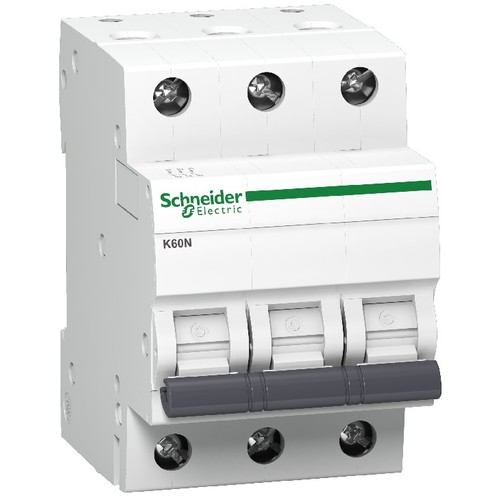

Der Leitungsschutzschalter Acti 9 K60 von Schneider Electric ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für die Verteilung in elektrischen Installationen konzipiert ist. Mit einer Nennstromstärke von 10 A und einer thermomagnetischen Auslöseeinheit bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter hat eine hohe Ausschaltvermögen von 6000 A und erfüllt die Normen EN/IEC 60898-1, was seine Sicherheit und Zuverlässigkeit gewährleistet. Mit einer kompakten Baugröße von 81 mm Höhe, 54 mm Breite und 70 mm Tiefe ist er für die Montage auf einer DIN-Schiene geeignet. Der Schutzart IP20 ermöglicht den Einsatz in geschützten Umgebungen, während die mechanische und elektrische Lebensdauer von 20.000 Zyklen eine langfristige Nutzung verspricht. Dieser Leitungsschutzschalter ist eine ausgezeichnete Wahl für alle, die Wert auf Qualität und Sicherheit legen.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 K60
Produkt oder Komponententyp: Miniatur-Leitungsschutzschalter K60N
Beschreibung der Pole: 3P
Nennstrom [In]: 10 A
Netzwerkanschluss: AC
Technologie der Auslöseeinheit: Thermomagnetisch
Ausschaltvermögen: 6000 A
Anwendungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN/IEC 60898-1
Produktzertifizierungen: OVE, VDE
Netzwerkfrequenz: 50/60 Hz
Magnetische Auslösegrenze: 5...10 x In
Nennisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV
Betätigungsart: Kippschalter
Montagevariante: Befestigt
Montagehalterung: DIN-Schiene
Höhe: 81 mm
Breite: 54 mm
Tiefe: 70 mm
Produktgewicht: 0,36 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 20000 Zyklen
Schutzart (IP): IP20
Verschmutzungsgrad: 2
Überspannungskategorie: II
Tropenfestausrüstung: 2
Relative Feuchtigkeit: 95 % (55 °C)
Umgebungstemperatur bei Betrieb: -25...70 °C
Umgebungstemperatur bei Lagerung: -40...70 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
