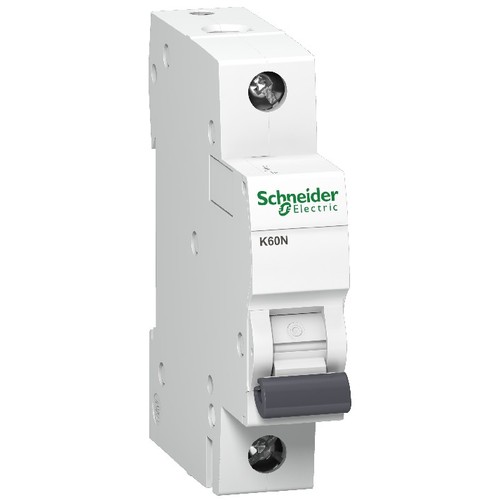

A9K02125 Schneider E. Leistungsschutz- schalter K60 LS 1P 25A C 6KA

10017196
4111765
1 Stk
3606480478345
13606480478342
43606480478343
IN
8536201090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 63A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 K60 Leitungsschutzschalter ist ein hochwertiger Miniatur-Leitungsschutzschalter mit einer Nennstromstärke von 25 A und einer C-Kennlinie. Er bietet eine hohe Kurzschlussfestigkeit von 6000 A und ist für den Einsatz in AC-Netzen konzipiert. Mit einem kompakten Design von 81 mm Höhe, 18 mm Breite und 70 mm Tiefe ist er ideal für die Montage auf DIN-Schienen. Der Schalter erfüllt die Normen EN/IEC 60898-1 und ist für die Isolation geeignet. Die breite Betriebstemperaturspanne von -25 bis 70 °C und die Schutzart IP20 machen ihn vielseitig einsetzbar in Wohn- und kleinen Gewerbeinstallationen. Dank seiner thermomagnetischen Auslösetechnologie ist der Acti 9 K60 zuverlässig und langlebig, mit einer mechanischen Lebensdauer von bis zu 20.000 Schaltzyklen.

Produktinfos

Gerätetyp: Leitungsschutzschalter
Anwendung: Verteilung
Nennstrom [In]: 25 A
Polzahl: 1P
Netztyp: AC
Auslösecharakteristik: C
Kurzschlussfestigkeit: 6000 A
Betriebsspannung: 230 V
Frequenz: 50/60 Hz
Isolationsspannung [Ui]: 440 V
Betriebstemperatur: -25...70 °C
Höhe: 81 mm
Breite: 18 mm
Tiefe: 70 mm
Gewicht: 0,12 kg
Schutzart (IP): IP20
Montageart: DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
