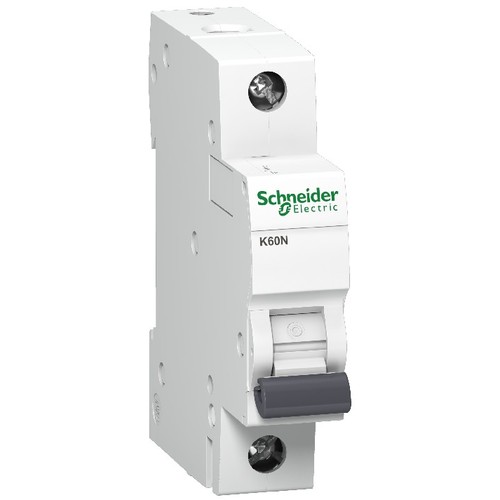

A9K02116 Schneider E. Leistungsschutz- schalter K60 LS 1P 16A C 6KA

20823895
4111763
1 Stk
3606480478321
13606480478328
43606480478329
IN
8536201090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 100A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Acti9 K60 Leistungsschutzschalter von Schneider Electric ist ein hochqualitativer Miniatur-Leistungsschutzschalter, der für die Verteilung in elektrischen Anlagen konzipiert ist. Mit einer Nennstromstärke von 16 A und einer Auslösecharakteristik vom Typ C bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter hat eine kompakte Bauform mit Abmessungen von 81 mm Höhe, 18 mm Breite und 70 mm Tiefe, was ihn ideal für die Montage auf DIN-Schienen macht. Mit einem Schaltvermögen von 6000 A und einer Nennisolationsspannung von 440 V ist er für den Einsatz in verschiedenen Anwendungen geeignet. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Der Acti9 K60 ist ein bewährtes Produkt, das den höchsten Standards entspricht und eine lange Lebensdauer von bis zu 20.000 Zyklen bietet.

Produktinfos

Anwendung: Verteilung
Produktname: Acti9 K60
Gerätetyp: Miniatur-Leistungsschutzschalter
Polzahl: 1P
Nennstrom [In]: 16 A
Netztyp: AC
Auslöseeinheit: Thermomagnetisch
Auslösecharakteristik: C
Schaltvermögen: 6000 A
Nennisolationsspannung [Ui]: 440 V
Nennimpulsfestigkeit [Uimp]: 4 kV
Betriebsfrequenz: 50/60 Hz
Montagemodus: Fest
Montageart: DIN-Schiene
Höhe: 81 mm
Breite: 18 mm
Tiefe: 70 mm
Gewicht: 0.12 kg
Farbe: Weiß
Schutzart (IP): IP20
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 20000 Zyklen
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 16 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
