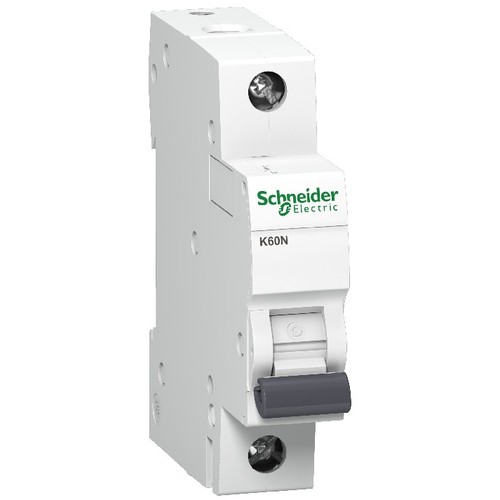

A9K02113 Schneider E. Leistungsschutz- schalter K60 LS 1P 13A C 6KA

20823853
4111762
1 Stk
3606480478314
13606480478311
43606480478312
BG
85362010
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 80A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 K60 Leitungsschutzschalter ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für die Verteilung in elektrischen Installationen konzipiert wurde. Mit einem Nennstrom von 13 A und einer Charakteristik C bietet er zuverlässigen Schutz bei Kurzschluss- und Überlastströmen. Der Schalter ist thermomagnetisch und hat ein Ausschaltvermögen von bis zu 6000 A, was ihn ideal für den Einsatz in anspruchsvollen Anwendungen macht. Er erfüllt die Normen EN/IEC 60898-1 und ist sowohl OVE als auch VDE zertifiziert. Mit kompakten Abmessungen von 81 mm Höhe, 18 mm Breite und 70 mm Tiefe ist er für die Montage auf DIN-Schienen geeignet. Der Schutzart IP20 und die Fähigkeit, in einem Temperaturbereich von -25 bis 70 °C zu arbeiten, machen ihn vielseitig einsetzbar.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 K60
Produkt oder Komponententyp: Miniatur-Leitungsschutzschalter
Kurzbezeichnung des Geräts: K60N
Beschreibung der Pole: 1P
Anzahl von geschützten Polen: 1
Nennstrom [In]: 13 A
Netzwerkanschluss: AC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: C
Ausschaltvermögen: 6000 A
Anwendungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN/IEC 60898-1
Produktzertifizierungen: OVE, VDE
Netzwerkfrequenz: 50/60 Hz
Magnetische Auslösegrenze: 5...10 x In
Nennisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV
Montagevariante: Befestigt
Montagehalterung: DIN-Schiene
Höhe: 81 mm
Breite: 18 mm
Tiefe: 70 mm
Produktgewicht: 0,12 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 20000 Zyklen
Schutzart (IP): IP20
Verschmutzungsgrad: 2
Überspannungskategorie: II
Umgebungstemperatur bei Betrieb: -25...70 °C
Umgebungstemperatur bei Lagerung: -40...70 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
