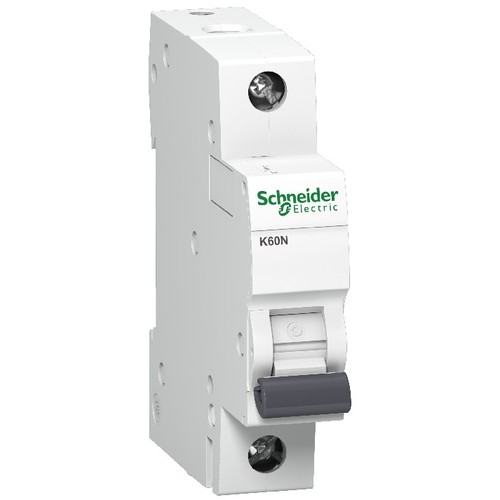

A9K02110 Schneider E. Leistungsschutz- schalter K60 LS 1P 10A C 6KA

10017182
4111761
1 Stk
3606480478307
13606480478304
43606480478305
IN
8536201090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 63A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 K60 Leistungsschutzschalter ist ein hochqualitativer Miniatur-Leistungsschutzschalter, der für die Verteilung von elektrischer Energie konzipiert ist. Mit einer Nennstromstärke von 10 A und einer thermomagnetischen Auslöseeinheit bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter hat eine hohe Schaltkapazität von 6000 A und erfüllt die Normen EN/IEC 60898-1. Dank seiner kompakten Abmessungen von 81 mm Höhe, 18 mm Breite und 70 mm Tiefe ist er einfach in einem Standard-DIN-Schienenmontagesystem zu installieren. Die Schutzart IP20 macht ihn ideal für den Einsatz in geschützten Umgebungen. Mit einer Lebensdauer von bis zu 20.000 Zyklen ist dieser Schalter sowohl mechanisch als auch elektrisch langlebig und bietet eine sichere Lösung für Ihre elektrischen Verteilungsbedürfnisse.

Produktinfos

Geräteanwendung: Verteilung
Produktbezeichnung: Acti9 K60
Gerätetyp: Miniatur-Leistungsschutzschalter
Polzahl: 1P
Nennstrom [In]: 10 A
Netztyp: AC
Auslöseeinheit-Technologie: Thermomagnetisch
Kurvencode: C
Schaltvermögen: 6000 A
Betriebsfrequenz: 50/60 Hz
Einspeisung: Ja
Geeignet für Isolation: Ja
Normen: EN/IEC 60898-1
Betriebs- und Lagertemperatur: -25…70 °C
Höhe: 81 mm
Breite: 18 mm
Tiefe: 70 mm
Gewicht: 0.12 kg
Farbe: Weiß
Schutzart (IP): IP20
Anzahl der Teilungseinheiten: 1 TE
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
