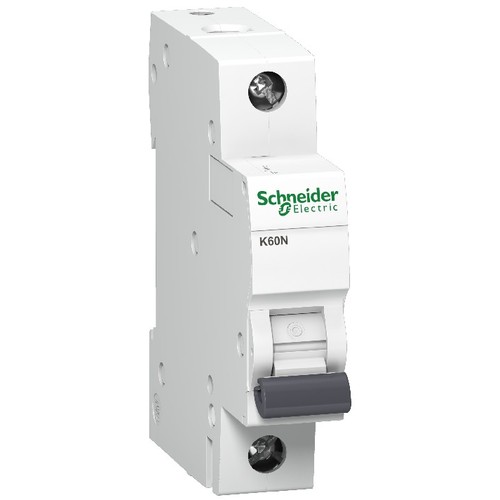

A9K02106 Schneider E. K60 LS 1P 6A C 6KA

21593308
4111760
1 Stk
1360648047829
3606480478291
13606480478298
43606480478299
IN
8536201090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 125A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

Der Acti 9 K60N Miniatur-Leitungsschutzschalter von Schneider Electric ist eine zuverlässige Lösung für die Verteilung elektrischer Energie. Mit einem Nennstrom von 6 A und einer C-Charakteristik ist er ideal für den Schutz von Stromkreisen gegen Überlast und Kurzschlussströme. Der Schalter hat eine hohe Schaltvermögen von 6000 A und ist für den Einsatz in AC-Netzen mit einer Spannung von 230 V konzipiert. Mit einer kompakten Bauform von 81 mm Höhe, 18 mm Breite und 70 mm Tiefe lässt er sich problemlos auf einer DIN-Schiene montieren. Der Schutzgrad IP20 sorgt dafür, dass er in geschützten Umgebungen eingesetzt werden kann. Dieser Leitungsschutzschalter erfüllt die Normen EN/IEC 60898-1 und ist VDE-zertifiziert, was für seine hohe Qualität und Zuverlässigkeit spricht.

Produktinfos

Geräteanwendung: Verteilung
Produktname: Acti9 K60
Gerätetyp: Miniatur-Leitungsschutzschalter
Polzahl: 1P
Nennstrom: 6 A
Netztyp: AC
Auslöseeinheit: Thermo-magnetisch
Auslösecharakteristik: C
Schaltvermögen: 6000 A
Einspeisungsspannung: 230 V AC
Frequenz: 50/60 Hz
Betriebsart: Kategorie A
Isolationsspannung: 440 V AC
Betriebsumgebung: IP20
Höhe: 81 mm
Breite: 18 mm
Tiefe: 70 mm
Gewicht: 0.12 kg
Montageart: DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
