A9K01116 Schneider E. ACTI9 LEITUNGS- SCHUTZSCHALTER K60 1P 16A B 6KA

20831854
4111746
1 Stk
3606480478154
13606480478151
43606480478152
IN
8536201090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 80A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

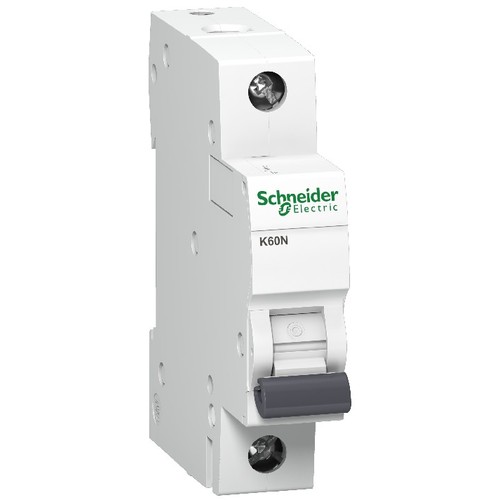

Der Acti9 K60 von Schneider Electric ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für die sichere Verteilung von elektrischer Energie konzipiert wurde. Mit einem Nennstrom von 16 A und einer hohen Schaltleistung von 6000 A bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die thermomagnetische Auslöseeinheit gewährleistet eine präzise Reaktion auf Störungen, während die IP20-Schutzart den Einsatz in geschützten Umgebungen ermöglicht. Der Schalter ist für die Montage auf DIN-Schienen vorgesehen und eignet sich ideal für Anwendungen in Wohn- und Gewerbeinstallationen. Mit einer kompakten Bauweise von 81 mm Höhe, 18 mm Breite und 70 mm Tiefe ist er platzsparend und effizient. Der Acti9 K60 erfüllt alle relevanten Normen und ist somit eine sichere Wahl für Ihre elektrischen Verteilungsbedürfnisse.

Produktinfos

Geräteanwendung: Verteilung
Produktname: Acti9 K60
Produkttyp: Miniatur-Leitungsschutzschalter
Polzahl: 1P
Nennstrom: 16 A
Netztyp: AC
Auslöseeinheit: Thermomagnetisch
Auslösecharakteristik: B
Schaltvermögen: 6000 A
Nutzungsart: Kategorie A
Geeignet für Isolation: Ja
Normen: EN/IEC 60898-1
Netzfrequenz: 50/60 Hz
Montageart: Fest
Montageunterstützung: DIN-Schiene
Höhe: 81 mm
Breite: 18 mm
Tiefe: 70 mm
Gewicht: 0,12 kg
Farbe: Weiß
Schutzart (IP): IP20
Betriebstemperatur: -25…70 °C
Lagertemperatur: -25…85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
