A9K01113 Schneider E. Leistungsschutz- schalter K60 LS 1P 13A B 6KA

10017161
4111745
1 Stk
3606480478147
13606480478144
43606480478145
BG
8536201090
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 63A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Anmerkungen zur LIMMERT-KI

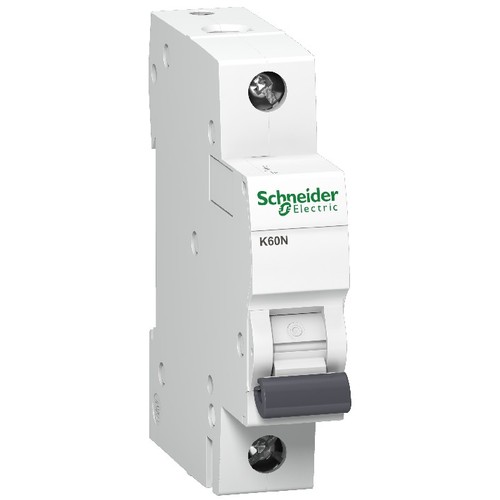

Der Schneider Electric Acti 9 K60 Leistungsschutzschalter ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für die Verteilung von elektrischer Energie konzipiert wurde. Mit einem Nennstrom von 13 A und einer thermomagnetischen Auslöseeinheit bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die Ausschaltvermögen von 6000 A gemäß EN/IEC 60898-1 sorgt für hohe Sicherheit in der Anwendung. Der K60N ist für die Montage auf einer DIN-Schiene geeignet und verfügt über eine Schutzart von IP20, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Mit einer mechanischen und elektrischen Lebensdauer von 20000 Zyklen garantiert dieser Schalter Langlebigkeit und Zuverlässigkeit. Der Acti 9 K60 ist die perfekte Wahl für professionelle Anwendungen, die höchste Standards in Bezug auf Sicherheit und Leistung erfordern.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 K60
Produkt oder Komponententyp: Miniatur-Leitungsschutzschalter
Kurzbezeichnung des Geräts: K60N
Beschreibung der Pole: 1P
Anzahl von geschützten Polen: 1
Nennstrom [In]: 13 A
Netzwerkanschluss: AC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: B
Ausschaltvermögen: 6000 A
Anwendungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN/IEC 60898-1
Produktzertifizierungen: OVE, VDE
Netzwerkfrequenz: 50/60 Hz
Magnetische Auslösegrenze: 3...5 x In
Nennisolationsspannung Ui: 440 V
Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV
Betätigungsart: Kippschalter
Montagevariante: Befestigt
Montagehalterung: DIN-Schiene
Höhe: 81 mm
Breite: 18 mm
Tiefe: 70 mm
Produktgewicht: 0,12 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 20000 Zyklen
Schutzart (IP): IP20
Verschmutzungsgrad: 2
Überspannungskategorie: II
Umgebungstemperatur bei Betrieb: -25...70 °C
Umgebungstemperatur bei Lagerung: -25...85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 13 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|25
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 0
Verschmutzungsgrad: 2
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 440|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
