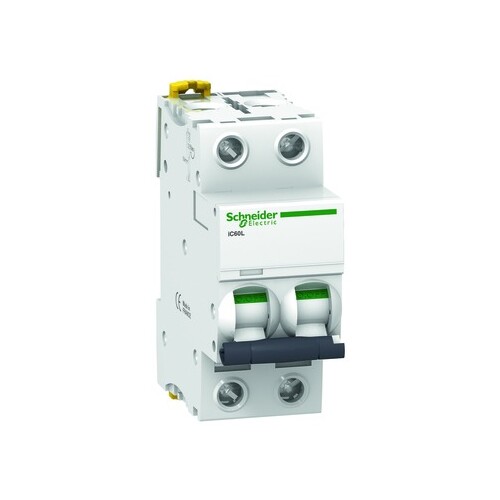

A9F95202 Schneider E. iC60L Leitungsschutzschalter 2P 2A K

22678537
2769737
1 Stk
3606480084874
13606480084871
43606480084872
FR
8536201090
Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 100kA (IEC/EN 60947-2). 2-polig, Nennstrom 2A, K-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC60L Leitungsschutzschalter ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für die Verwendung in Verteilungsanwendungen konzipiert ist. Mit einer Nennstromstärke von 2 A und einer K-Charakteristik bietet dieser Schalter eine Durchschlagfähigkeit von bis zu 15 kA bei 400 V AC. Er ist sowohl für Wechsel- als auch Gleichstromnetze geeignet und erfüllt die hohen Standards der IEC/EN 60898-1 und IEC/EN 60947-2. Der iC60L ist einfach auf einer DIN-Schiene zu montieren und bietet eine kompakte Bauweise mit Abmessungen von 85 mm Höhe, 36 mm Breite und 78,5 mm Tiefe. Die Schutzart IP20 gewährleistet einen zuverlässigen Betrieb in geschützten Umgebungen. Mit einer mechanischen Fehlermeldung und der Möglichkeit zur Kombination mit FI-Schutzschaltern der Acti9-Serie ist dieser Leitungsschutzschalter eine ausgezeichnete Wahl für moderne elektrische Installationen.

Produktinfos

Gerätetyp: Miniatur-Leitungsschutzschalter (MCB)
Anwendung: Verteilung
Produktname: Acti9 iC60
Polzahl: 2P
Nennstrom [In]: 2 A
Netztyp: AC/DC
Auslösecharakteristik: K
Durchschlagfähigkeit: 15000 A bei 400 V AC
Betriebsspannung: 380-415 V AC
Isolationsspannung [Ui]: 500 V AC
Betriebsfrequenz: 50/60 Hz
Schutzart (IP): IP20
Höhe: 85 mm
Breite: 36 mm
Tiefe: 78.5 mm
Gewicht: 0.25 kg
Montageart: DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: K
Bemessungsstrom: 2 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5 mm
Anzahl der abgesicherten Pole: 2|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 15 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 100|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 100 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 1.9
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
