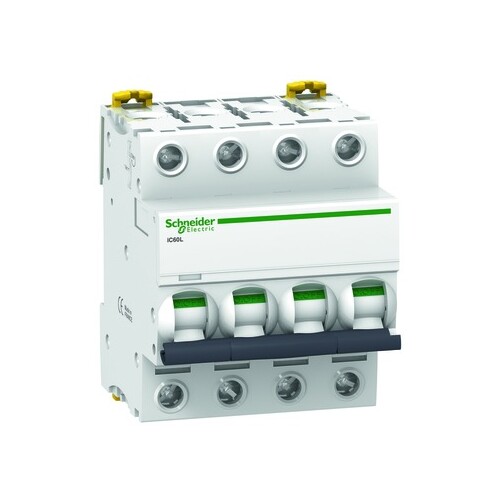

A9F92440 Schneider E. iC60L Leitungsschutzschalter 4P 40A Z

23892807
4111630
1 Stk
3606480085772
13606480085779
43606480085770
FR
8536201090
Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 20kA (IEC/EN 60947-2). 4-polig, Nennstrom 40A, Z-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60L Leitungsschutzschalter von Schneider Electric bietet zuverlässigen Schutz für elektrische Verteilungen. Mit einer Nennstromstärke von 40 A und einer Auslösecharakteristik Z ist er ideal für Anwendungen in der Industrie und im Gewerbe. Der Schalter verfügt über 4 Pole und eine Durchschlagfähigkeit von 15 kA bei 400 V AC, was ihn zu einer robusten Wahl für anspruchsvolle Umgebungen macht. Mit einer kompakten Bauform von 85 mm Höhe, 72 mm Breite und 78,5 mm Tiefe ist er einfach in bestehende Systeme zu integrieren. Die Schutzart IP20 sorgt dafür, dass der Schalter in geschützten Bereichen eingesetzt werden kann. Der Acti9 iC60L ist zudem mit einer mechanischen Fehlermeldeanzeige ausgestattet, die eine einfache Überprüfung des Betriebsstatus ermöglicht. Vertrauen Sie auf die Qualität von Schneider Electric für Ihre elektrischen Schutzlösungen.

Produktinfos

Geräteanwendung: Verteilung
Produktname: Acti9 iC60
Gerätetyp: Miniatur-Leitungsschutzschalter
Polzahl: 4P
Nennstrom: 40 A
Netztyp: AC
Auslösecharakteristik: Z
Durchschlagfähigkeit: 15 kA bei 400 V AC
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 500 V AC
Schutzart (IP): IP20
Höhe: 85 mm
Breite: 72 mm
Tiefe: 78.5 mm
Gewicht: 0.5 kg
Farbe: Weiß
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: Z
Bemessungsstrom: 40 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5 mm
Anzahl der abgesicherten Pole: 4|60
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 15 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 36|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: 0|70
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: 0|25
