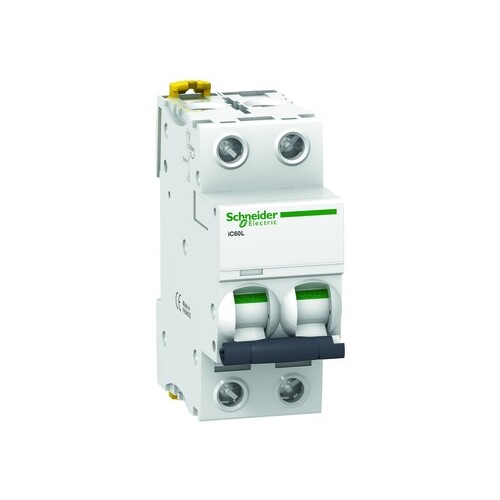

A9F92204 Schneider E. iC60L Leitungsschutzschalter 2P 4A Z

22678558
4111593
1 Stk
3606480085307
13606480085304
43606480085305
FR
8536201090
Leitungsschutzschalter Acti 9 iC60L, 15kA (IEC/EN 60898-1), 100kA (IEC/EN 60947-2). 2-polig, Nennstrom 4A, Z-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Einfach-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60L Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 (bis 40A) und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric iC60L Leitungsschutzschalter A9F92204 ist ein hochqualitativer 2-poliger Schutzschalter mit einer Nennstromstärke von 4A und einer Auslösecharakteristik vom Typ Z. Er ist für eine Bemessungsspannung von 400V ausgelegt und funktioniert bei Frequenzen von 50 bis 60 Hz. Mit einer Breite von 2 Teilungseinheiten ist er ideal für die Unterputz-Installation geeignet. Der Schutzschalter unterstützt zusätzliche Einrichtungen und bietet eine Schutzart von IP20. Seine innovativen Merkmale beinhalten eine mechanische Fehlermeldeanzeige (VisiTrip) und eine sichere Kontaktanzeige (VisiSafe), die eine einfache Nutzung und hohe Sicherheit gewährleisten. Der iC60L erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist VDE-zertifiziert.

Produktinfos

Auslösecharakteristik: Z
Bemessungsstrom: 4 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 2 TE
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: Z
Bemessungsstrom: 4 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5 mm
Anzahl der abgesicherten Pole: 2|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 15 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 100|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 100 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
