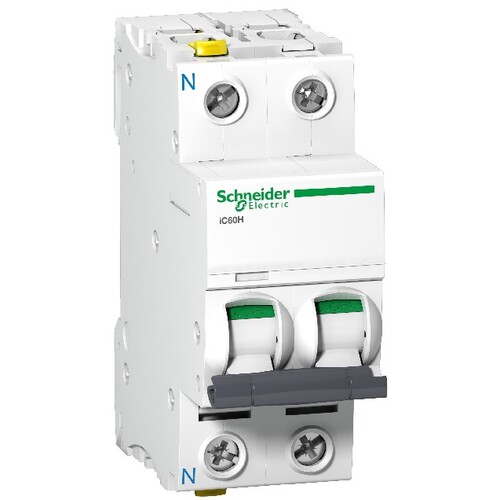

A9F07620 Schneider E. Acti9 Leitungs- schutzschalter iC60H 1P+N 20A C 10KA

20852427
4111490
1 Stk
3606480438967
13606480438964
43606480438965
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig+N, Nennstrom 20A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC60H Leitungsschutzschalter ist eine zuverlässige Lösung für die Verteilung elektrischer Energie. Mit einer Nennstromstärke von 20A und einer thermomagnetischen Auslösetechnologie bietet dieser Schalter Schutz gegen Überlast und Kurzschluss. Der iC60H ist für den Einsatz in AC-Netzen konzipiert und erfüllt die Normen IEC 60898-1 und IEC 60947-2. Mit kompakten Abmessungen von 91 mm Höhe, 36 mm Breite und 78,5 mm Tiefe ist er ideal für die Montage auf DIN-Schienen. Die Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen. Mit einer hohen Lebensdauer von bis zu 20.000 mechanischen Zyklen ist der Acti9 iC60H eine langlebige und zuverlässige Wahl für Ihre elektrischen Verteilungsbedürfnisse.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 1P + N
Anzahl der geschützten Pole: 1
Bemessungsstrom [In]: 20 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen: 10 kA bei 230 V AC 50/60 Hz
Normen: IEC 60947-2, IEC 60898-1, EN 60947-2, EN 60898-1
Montagehalterung: DIN Schiene
Höhe: 91 mm
Breite: 36 mm
Tiefe: 78,5 mm
Produktgewicht: 0,25 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|60
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: 0|70
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: 0|16
