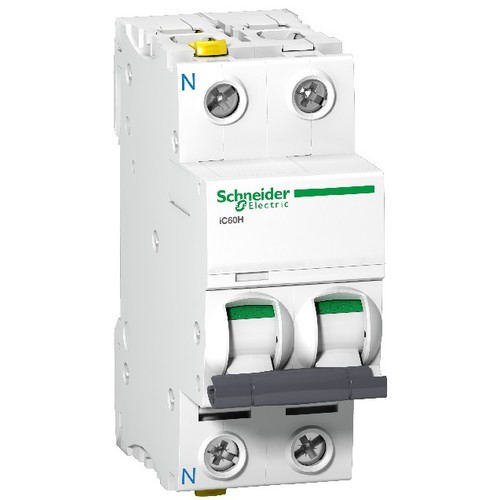

A9F07610 Schneider E. Acti9 Leitungs- schutzschalter iC60H 1P+N 10A C 10KA

20852413
4111487
1 Stk
3606480438936
13606480438933
43606480438934
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig+N, Nennstrom 10A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60H Leitungsschutzschalter von Schneider Electric ist ein hochqualitativer Schutzschalter, der für die Verteilung in elektrischen Installationen konzipiert wurde. Mit einer Nennstromstärke von 10 A und einer thermomagnetischen Auslösetechnologie bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter hat eine kompakte Bauform mit Abmessungen von 36 mm Breite, 91 mm Höhe und 78,5 mm Tiefe, was eine einfache Montage auf DIN-Schienen ermöglicht. Mit einem Ausschaltvermögen von 10 kA bei 230 V AC und einer Bemessungs-Isolationsspannung von 500 V AC erfüllt er die strengen Normen IEC/EN 60898-1 und IEC/EN 60947-2. Der iC60H ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen und bietet zusätzliche Sicherheit durch die mechanische Fehlermeldung und die Möglichkeit, mit FI-Schutzschaltern der Acti9 Reihe kombiniert zu werden.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 1P + N
Anzahl der geschützten Pole: 1
Neutralposition: Links
[In] Bemessungsstrom: 10 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen bei 230 V AC 50/60 Hz: 10 kA
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
[Ui] Bemessungs-Isolationsspannung: 500 V AC
[Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
Schutzart (IP): IP20
Höhe: 91 mm
Breite: 36 mm
Tiefe: 78,5 mm
Produktgewicht: 0,25 kg
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Montagehalterung: DIN Schiene
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
