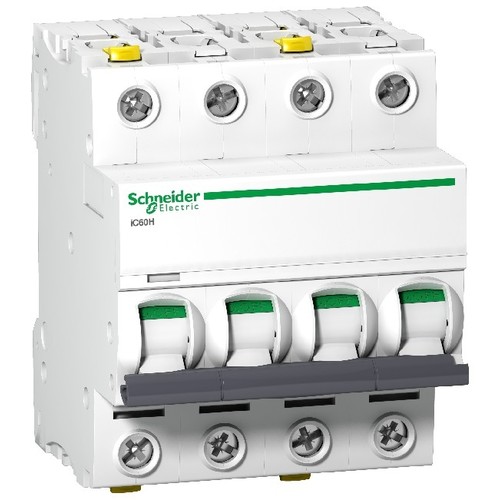

A9F07425 Schneider E. Acti9 Leitungs- schutzschalter iC60H 4P 25A C 10KA

20852483
4111476
1 Stk
3606480438820
13606480438827
43606480438828
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 25A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60H Leitungsschutzschalter von Schneider Electric ist ein hochentwickeltes Gerät für die Verteilung von elektrischer Energie. Mit einer Nennstromstärke von 25 A und einer thermomagnetischen Auslöser-Technologie bietet dieser 4-polige Schutzschalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Das Gerät erfüllt die Normen EN 60947-2 und EN 60898-1 und bietet ein Ausschaltvermögen von bis zu 10 kA bei 400 V AC. Dank seiner kompakten Bauweise mit Abmessungen von 72 mm Breite, 91 mm Höhe und 78,5 mm Tiefe ist es ideal für die Montage auf DIN-Schienen. Der iC60H ist für den Betrieb in einem Temperaturbereich von -35 bis 70 °C geeignet und bietet eine Schutzart von IP20. Mit seinem modernen Design und der Möglichkeit zur Kombination mit FI-Schutzschaltern der Acti9-Serie ist dieser Leitungsschutzschalter eine ausgezeichnete Wahl für jede elektrische Verteilungslösung.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 4P
Nennstrom [In]: 25 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen: 10 kA bei 400 V AC
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60947-2, EN 60898-1, IEC 60947-2, IEC 60898-1
Netzwerkfrequenz: 50/60 Hz
Höhe: 91 mm
Breite: 72 mm
Tiefe: 78,5 mm
Produktgewicht: 0,5 kg
Farbe: Weiß
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
