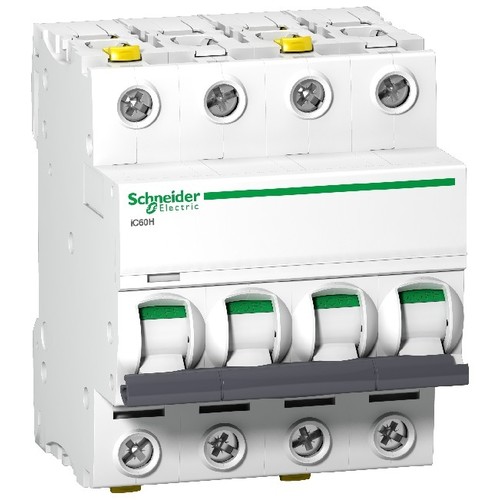

A9F07420 Schneider E. Acti9 Leitungs- schutzschalter iC60H 4P 20A C 10KA

20852476
4111475
1 Stk
3606480438813
13606480438810
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 20A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60H Leitungsschutzschalter von Schneider Electric ist ein hochqualitativer 4-poliger Schutzschalter mit einem Nennstrom von 20A und einer thermomagnetischen Auslösetechnologie. Mit einem Ausschaltvermögen von 10 kA bei 400 V AC ist er ideal für die Verteilung in elektrischen Installationen. Der Schalter erfüllt die Normen EN 60947-2 und IEC 60898-1 und ist für den Betrieb in einem Temperaturbereich von -35 bis 70 °C geeignet. Mit einer kompakten Bauform von 91 mm Höhe, 72 mm Breite und 78,5 mm Tiefe ist er einfach zu installieren und bietet eine hohe Zuverlässigkeit. Die Schutzart IP20 sorgt für Sicherheit in geschützten Umgebungen. Der Acti9 iC60H ist die perfekte Wahl für professionelle Anwendungen in der Elektroinstallation.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 4P
Anzahl der geschützten Pole: 4
[In] Bemessungsstrom: 20 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen: 10 kA bei 400 V AC
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60947-2, IEC 60898-1
Netzwerkfrequenz: 50/60 Hz
[Ui] Bemessungs-Isolationsspannung: 500 V AC
[Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
Höhe: 91 mm
Breite: 72 mm
Tiefe: 78,5 mm
Produktgewicht: 0,5 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
