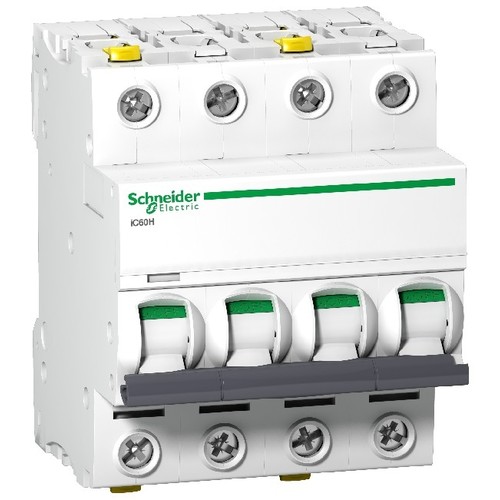

A9F07413 Schneider E. Acti9 Leitungs- schutzschalter iC60H 4P 13A C 10KA

20852504
4111473
1 Stk
3606480438790
13606480438797
43606480438798
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 13A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60H Leitungsschutzschalter von Schneider Electric bietet zuverlässigen Schutz in Verteilungsanwendungen. Mit einer Nennstromstärke von 13 A und einer thermomagnetischen Auslösetechnologie erfüllt er die Anforderungen der Normen EN 60898-1 und IEC 60947-2. Der Schalter hat vier Pole und ein Ausschaltvermögen von bis zu 10 kA bei 400 V AC, was ihn ideal für industrielle Anwendungen macht. Mit einer kompakten Bauform von 72 mm Breite, 91 mm Höhe und 78,5 mm Tiefe ist er einfach zu installieren und bietet eine hohe mechanische Lebensdauer von 20.000 Zyklen. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen. Zusätzlich ermöglicht der Schalter eine einfache Montage auf DIN-Schienen und ist kompatibel mit verschiedenen Zusatzmodulen. Der iC60H ist die perfekte Wahl für moderne elektrische Verteilsysteme.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Anzahl der Pole: 4P
Nennstrom [In]: 13 A
Netzwerktyp: AC/DC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen bei 400 V AC: 10 kA
Ausschaltvermögen bei 12 - 60 V AC: 42 kA
Ausschaltvermögen bei 440 V AC: 10 kA
Ausschaltvermögen bei 380 - 415 V AC: 15 kA
Ausschaltvermögen bei 220 - 240 V AC: 30 kA
Ausschaltvermögen bei 100 - 133 V AC: 42 kA
Ausschaltvermögen bei <= 250 V DC: 15 kA
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60947-2, IEC 60898-1
Netzwerkfrequenz: 50/60 Hz
Bemessungs-Isolationsspannung [Ui]: 500 V AC
Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
Höhe: 91 mm
Breite: 72 mm
Tiefe: 78,5 mm
Produktgewicht: 0,5 kg
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
