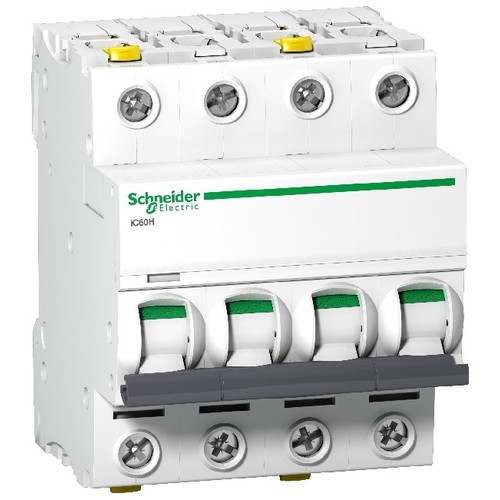

A9F07410 Schneider E. Acti9 Leitungs- schutzschalter iC60H 4P 10A C 10KA

20852462
4111472
1 Stk
3606480438783
13606480438780
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 10A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60H Leitungsschutzschalter von Schneider Electric ist eine zuverlässige Lösung für den Schutz elektrischer Leitungen. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 10 A bietet dieser 4-polige Schalter eine hohe Sicherheit und Stabilität. Die Bemessungsspannung beträgt 400 V, und er ist für Frequenzen von 50 bis 60 Hz geeignet. Der Schalter ist für Unterputz-Installationen konzipiert und bietet die Möglichkeit, zusätzliche Einrichtungen zu integrieren. Mit einer Schutzart von IP20 ist er ideal für den Einsatz in geschützten Bereichen. Seine kompakte Bauweise von 4 Teilungseinheiten erleichtert die Installation auf Hutschienen. Der iC60H erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist VDE-zertifiziert, was ihn zu einer sicheren Wahl für jede elektrische Installation macht.

Produktinfos

Auslösecharakteristik: C
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 4
Bemessungsstrom: 10 A
Bemessungsspannung: 400 V
Frequenz: 50...60 Hz
Mitschaltender Neutralleiter: Nein
Geeignet für Unterputz-Installation: Ja
Breite in Teilungseinheiten: 4 TE
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
