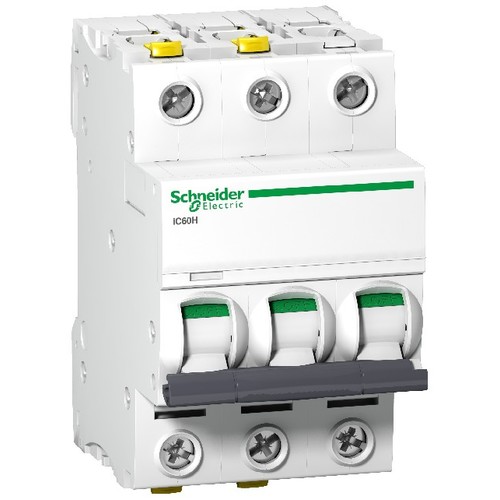

A9F07363 Schneider E. Leistungsschutz- schalter iC60H, 3P, 63A, C, 10KA

20984916
4111465
1 Stk
3606480438714
13606480438711
43606480438712
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 63A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Leistungsschutzschalter Acti 9 iC60H von Schneider Electric ist ein hochleistungsfähiger Miniatur-Leitungsschutzschalter, der für die Verteilung in elektrischen Systemen konzipiert wurde. Mit einer Nennstromstärke von 63 A und einer thermomagnetischen Auslöseeinheit bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Die charakteristische C-Kennlinie ermöglicht eine schnelle Reaktion auf Überstrombedingungen. Mit einem Ausschaltvermögen von 10 kA und einer Nennisolationsspannung von 500 V AC ist dieser Schutzschalter für den Einsatz in anspruchsvollen Umgebungen geeignet. Der iC60H ist einfach auf einer DIN-Schiene zu montieren und bietet eine kompakte Bauweise mit Abmessungen von 91 mm Höhe, 54 mm Breite und 78,5 mm Tiefe. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Dieser Schalter erfüllt alle relevanten Normen und ist somit eine zuverlässige Wahl für moderne elektrische Installationen.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Gerätetyp: Miniatur-Leitungsschutzschalter
Kurzbezeichnung: IC60H
Anzahl von geschützten Polen: 3
Nennstrom [In]: 63 A
Netzwerkanschluss: AC/DC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: C
Ausschaltvermögen: 10 kA
Nennisolationsspannung Ui: 500 V AC
Netzwerkfrequenz: 50/60 Hz
Höhe: 91 mm
Breite: 54 mm
Tiefe: 78.5 mm
Produktgewicht: 0.375 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35...70 °C
Umgebungstemperatur bei Lagerung: -40...85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 63 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 5.6
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
