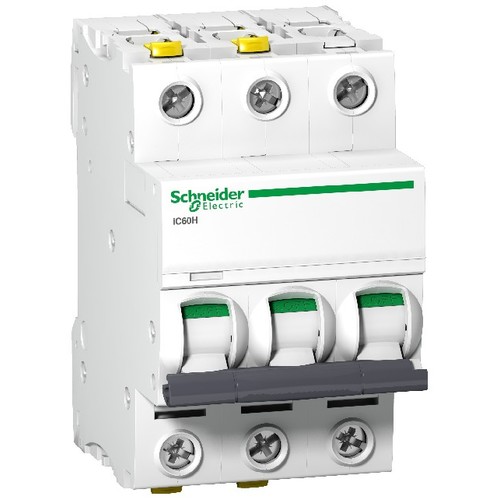

A9F07304 Schneider E. iC60H,3P,4A,C,10KA

21615610
4111455
1 Stk
3606480438615
13606480438612
43606480438613
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 70kA (IEC/EN 60947-2). 3-polig, Nennstrom 4A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 iC60H ist ein hochleistungsfähiger Miniatur-Leitungsschutzschalter, der für die Verteilung in elektrischen Systemen konzipiert ist. Mit einer Nennstromstärke von 4 A und einer thermomagnetischen Auslöseeinheit bietet er zuverlässigen Schutz vor Überlast und Kurzschluss. Die kompakte Bauweise mit einer Höhe von 91 mm, einer Breite von 54 mm und einer Tiefe von 78,5 mm ermöglicht eine einfache Installation auf DIN-Schienen. Der iC60H erfüllt die Normen EN 60898-1 und IEC 60947-2 und bietet ein Ausschaltvermögen von bis zu 70 kA, was ihn ideal für verschiedene Anwendungen in Wohn- und Gewerbegebäuden macht. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen geeignet und kann Temperaturen von -35 bis 70 °C standhalten. Vertrauen Sie auf die Qualität von Schneider Electric für Ihre elektrischen Schutzlösungen.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Produkt oder Komponententyp: Miniatur-Leitungsschutzschalter
Beschreibung der Pole: 3P
Nennstrom [In]: 4 A
Netzwerkanschluss: AC/DC
Technologie der Auslöseeinheit: Thermomagnetisch
Ausschaltvermögen: 70 kA Icu (IEC 60947-2) / 10 kA Icn (IEC 60898-1) / 15 kA Icu (DC)
Anwendungskategorie: Kategorie A (EN 60898-1)
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Nennisolationsspannung [Ui]: 500 V AC
Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
Montagehalterung: DIN-Schiene
Höhe: 91 mm
Breite: 54 mm
Tiefe: 78.5 mm
Produktgewicht: 0,375 kg
Farbe: Weiß
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35...70 °C
Umgebungstemperatur bei Lagerung: -40...85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 70|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 70 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
