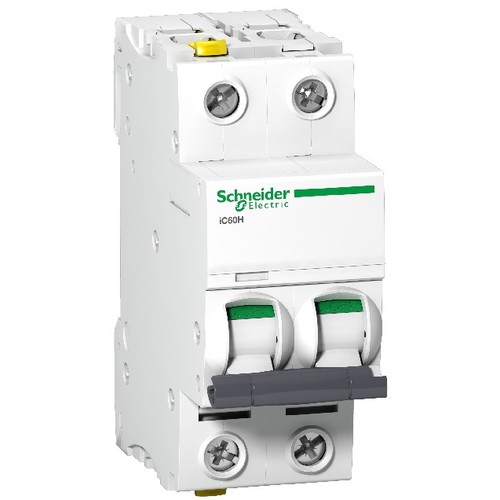

A9F07220 Schneider E. Leistungsschutz- schalter iC60H,2P,20A,C,10KA

10017770
4111445
1 Stk
3606480438516
13606480438513
43606480438514
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 20A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti 9 iC60H von Schneider Electric ist ein hochmoderner Leitungsschutzschalter, der für eine zuverlässige Verteilung von elektrischer Energie sorgt. Mit einer Nennstromstärke von 20 A und einer Schaltvermögen von 10 kA ist dieser 2-polige Miniatur-Leitungsschutzschalter ideal für den Einsatz in Wohn- und Gewerbeinstallationen. Er bietet thermomagnetische Auslösung und erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2. Der Schalter ist für Betriebsspannungen von 380 bis 415 V AC ausgelegt und hat eine IP20 Schutzart, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Mit einer kompakten Baugröße von 91 mm Höhe, 36 mm Breite und 78,5 mm Tiefe ist er einfach zu installieren und zu warten. Der iC60H ist zudem mit einer mechanischen Fehlermeldung ausgestattet, die eine schnelle Diagnose bei Überlast oder Kurzschluss ermöglicht.

Produktinfos

Geräteanwendung: Verteilung
Produktname: Acti 9 iC60
Gerätetyp: Leitungsschutzschalter
Polanzahl: 2P
Nennstrom: 20 A
Netztyp: AC/DC
Auslöseeinheit: Thermomagnetisch
Auslösecharakteristik: C
Schaltvermögen: 10 kA
Betriebsspannung: 380-415 V AC
Isolationsspannung: 500 V AC
Frequenz: 50/60 Hz
Bauhöhe: 91 mm
Breite: 36 mm
Tiefe: 78,5 mm
Gewicht: 0,25 kg
Schutzart (IP): IP20
Betriebstemperatur: -35...70 °C
Lagertemperatur: -40...85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 2|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
