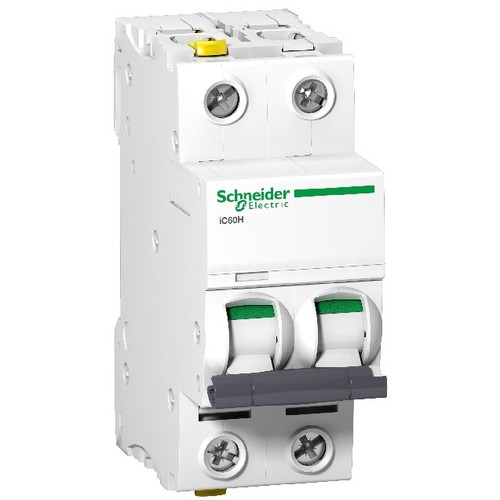

A9F07213 Schneider E. Leistungsschutz- schalter iC60H,2P,13A,C,10KA

10017763
4111443
1 Stk
3606480438493
13606480438490
43606480438491
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 13A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschutzschalter iC60H A9F07213 ist ein zuverlässiges und leistungsstarkes Gerät, das speziell für den Einsatz in elektrischen Installationen konzipiert wurde. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 13A bietet dieser 2-polige Leitungsschutzschalter optimalen Schutz gegen Überlast und Kurzschluss. Die Bemessungsspannung beträgt 230V, und er ist für Frequenzen von 50Hz geeignet. Der Schalter ist für die Unterputz-Installation geeignet und verfügt über eine Schutzart von IP20. Zusatzeinrichtungen sind möglich, was die Flexibilität und Anpassungsfähigkeit in verschiedenen Anwendungen erhöht. Die kompakte Bauweise von 2 Teilungseinheiten ermöglicht eine einfache Integration in bestehende Schaltschränke. Vertrauen Sie auf die Qualität von Schneider Electric für Ihre elektrischen Schutzlösungen.

Produktinfos

Auslösecharakteristik: C
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 2
Bemessungsstrom: 13 A
Bemessungsspannung: 230 V
Spannungsart: AC
Frequenz: 50 Hz
Mitschaltender Neutralleiter: Nein
Geeignet für Unterputz-Installation: Ja
Breite in Teilungseinheiten: 2 TE
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 2|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
