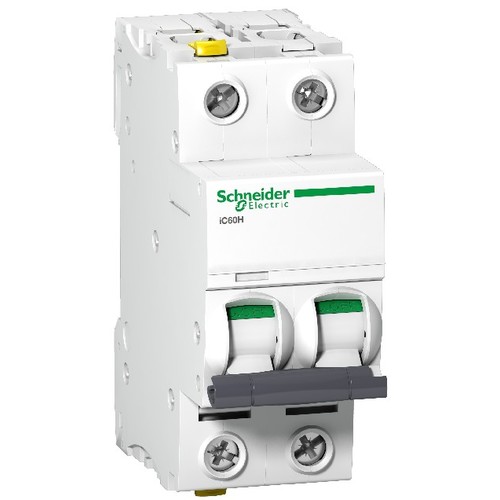

A9F07210 Schneider E. Leistungsschutz- schalter iC60H,2P,10A,C,10KA

10017756
4111442
1 Stk
3606480438486
13606480438483
43606480438484
IN
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 10A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Leitungsschutzschalter Acti9 iC60H von Schneider Electric ist ein zuverlässiges und leistungsstarkes Gerät für den Schutz elektrischer Verteilungen. Mit einer Nennstromstärke von 10 A und einer C-Charakteristik ist dieser 2-polige Schalter ideal für Anwendungen, die thermomagnetischen Schutz erfordern. Er bietet ein Ausschaltvermögen von 10 kA bei 400 V AC und erfüllt die Normen EN 60898-1 sowie IEC 60947-2. Die kompakte Bauweise mit Abmessungen von 91 mm Höhe, 36 mm Breite und 78,5 mm Tiefe ermöglicht eine einfache Montage auf DIN-Schienen. Der Schalter ist für eine mechanische Lebensdauer von 20.000 Zyklen ausgelegt und bietet eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen prädestiniert. Mit der Fähigkeit, unter verschiedenen Bedingungen zu arbeiten, ist der Acti9 iC60H eine ausgezeichnete Wahl für moderne elektrische Installationen.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Kurzbezeichnung des Geräts: iC60H
Beschreibung der Pole: 2P
Anzahl der geschützten Pole: 2
Bemessungsstrom: 10 A
Netzwerktyp: AC/DC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen bei 400 V AC: 10 kA
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Höhe: 91 mm
Breite: 36 mm
Tiefe: 78,5 mm
Produktgewicht: 0,25 kg
Farbe: Weiß
Schutzart (IP): IP20
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Montagehalterung: DIN-Schiene
Drahtabisolierungslänge: 14 mm
Anzugsdrehmoment: 2 Nm
Überspannungskategorie: IV
Tropentauglichkeit: 2
Relative Luftfeuchtigkeit: 95 % bei 55 °C
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 2|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
