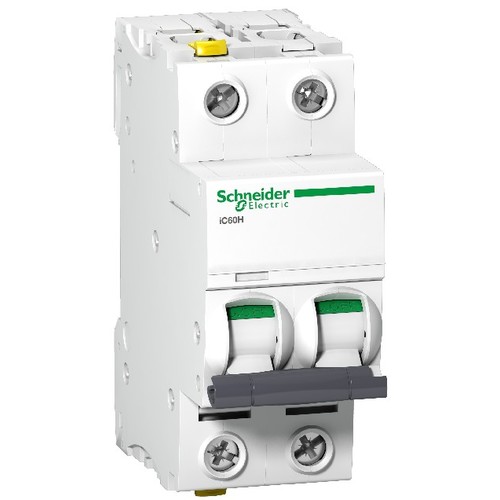

A9F07202 Schneider E. ACTI9 LEITUNGS- SCHUTZSCHALTER iC60H 2P 2A C 10KA

20831931
4111438
1 Stk
3606480438448
13606480438445
43606480438446
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 70kA (IEC/EN 60947-2). 2-polig, Nennstrom 2A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric ACTI9 Leitungsschutzschalter iC60H ist ein zuverlässiges und kompaktes Gerät, das speziell für den Schutz von elektrischen Leitungen entwickelt wurde. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 2A bietet dieser 2-polige Schalter eine hohe Sicherheit bei einer Bemessungsspannung von 230V. Er ist für Frequenzen von 50Hz geeignet und erfüllt die Normen IEC/EN 60898-1 sowie IEC/EN 60947-2. Mit einer Breite von 2 Teilungseinheiten (TE) ist er einfach in Unterputz-Installationen zu integrieren. Der Schalter verfügt über eine Schutzart IP20 und ermöglicht die Verwendung von Zusatzeinrichtungen, um die Funktionalität zu erweitern. Die thermomagnetische Auslöseeinheit sorgt für zuverlässigen Schutz gegen Überlast und Kurzschluss. Der iC60H ist eine ideale Wahl für moderne Elektroinstallationen und bietet höchste Qualität und Sicherheit.

Produktinfos

Auslösecharakteristik: C
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 2
Bemessungsstrom: 2 A
Bemessungsspannung: 230 V
Frequenz: 50 Hz
Mitschaltender Neutralleiter: Nein
Geeignet für Unterputz-Installation: Ja
Breite in Teilungseinheiten: 2 TE
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 2 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 2|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 70|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 70 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 1.9
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
