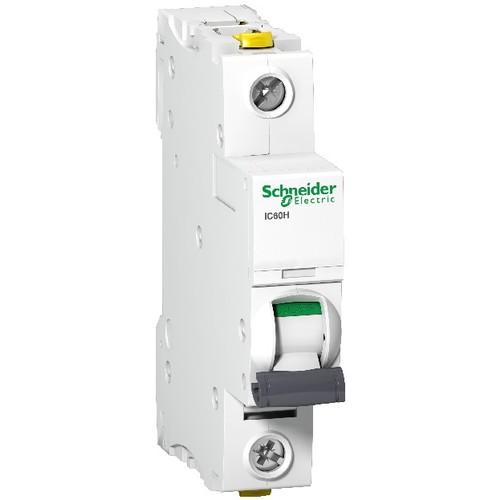

A9F07132 Schneider E. Acti9 Leitungs- schutzschalter iC60H 1P 32A C 10KA

20833562
4111432
1 Stk
3606480438387
13606480438384
43606480438385
BG
8536201090
weitere Infos weitere Infos ausblenden
Schneider Elec.
A9F07132
beantwortete(n) Fragen weitere Varianten
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 32A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Acti9 iC60H Leitungsschutzschalter von Schneider Electric bietet zuverlässigen Schutz für elektrische Verteilungen. Mit einem Nennstrom von 32A und einer thermomagnetischen Auslösetechnologie der Charakteristik C ist er ideal für den Einsatz in verschiedenen Anwendungen. Der Schalter hat eine kompakte Bauform mit Abmessungen von 91 mm Höhe, 18 mm Breite und 78,5 mm Tiefe und ist für die Montage auf DIN-Schienen konzipiert. Er erfüllt die höchsten Sicherheitsstandards gemäß EN 60898-1 und IEC 60947-2 und bietet ein Ausschaltvermögen von bis zu 10 kA bei 230 V AC. Mit einer mechanischen Lebensdauer von 20.000 Zyklen und einer elektrischen Lebensdauer von 10.000 Zyklen ist dieser Leitungsschutzschalter eine langlebige Lösung. Zudem ist er für Temperaturen von -35 bis 70 °C geeignet und hat eine Schutzart von IP20, was ihn für viele industrielle Anwendungen prädestiniert.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 1P
Anzahl der geschützten Pole: 1
[In] Bemessungsstrom: 32 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen bei 230 V AC: 10 kA
Ausschaltvermögen bei 220-240 V AC: 15 kA
Ausschaltvermögen bei 12-60 V AC: 42 kA
Ausschaltvermögen bei 100-133 V AC: 15 kA
Ausschaltvermögen bei 60-72 V DC: 15 kA
Ausschaltvermögen bei 12-60 V DC: 20 kA
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, IEC 60898-1, EN 60947-2, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Magnetische Auslösegrenze: 8 x Zoll +/-20 %
[Ics] Bemessungsbetriebs-Ausschaltvermögen: 21 kA
Begrenzungsklasse: 3
[Ui] Bemessungs-Isolationsspannung: 500 V AC
Kontaktstellungsanzeige: Ja
Steuerungstyp: Kippschalter
Lokale Signalisierung: Auslöseanzeige
Montagehalterung: DIN-Schiene
Höhe: 91 mm
Breite: 18 mm
Tiefe: 78,5 mm
Produktgewicht: 0,125 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Anschlüsse - Klemmen: Doppelklemme (1…35 mm² fest, 1…25 mm² flexibel)
Drahtabisolierungslänge: 14 mm
[M] Anzugsdrehmoment: 3,5 Nm
Erdschlussschutz: Ohne
Schutzart (IP): IP20
Verschmutzungsgrad: 3
Überspannungskategorie: IV
Tropentauglichkeit: 2
Relative Luftfeuchtigkeit: 95 % bei 55 °C
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20852434
Preisanzeige nur nach Anmeldung
20833226
Preisanzeige nur nach Anmeldung
20852455
Preisanzeige nur nach Anmeldung
20833499
Preisanzeige nur nach Anmeldung
10017595
Preisanzeige nur nach Anmeldung
10017581
Preisanzeige nur nach Anmeldung
20833527
Preisanzeige nur nach Anmeldung
20833534
Preisanzeige nur nach Anmeldung
21081544
Preisanzeige nur nach Anmeldung
10017574
Preisanzeige nur nach Anmeldung
20833058
Preisanzeige nur nach Anmeldung
01141763
Preisanzeige nur nach Anmeldung
20833555
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 2.8
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
