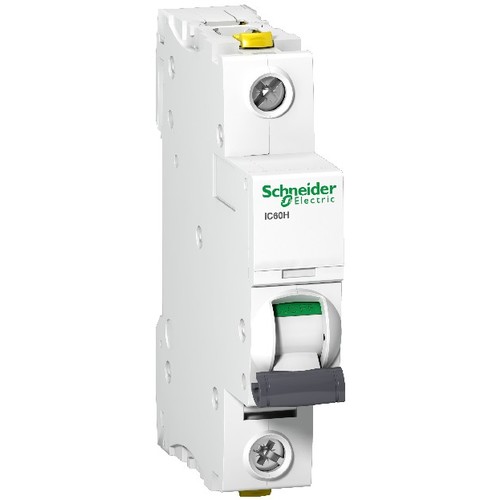

A9F07104 Schneider E. Acti9 Leitungs- schutzschalter iC60H 1P 4A C 10KA

20833471
4111425
1 Stk
3606480438318
13606480438315
43606480438316
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 70kA (IEC/EN 60947-2). 1-polig, Nennstrom 4A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 iC60H Leitungsschutzschalter ist ein hochqualitativer Schutzschalter mit einer Nennstromstärke von 4A und einer C-Charakteristik. Er ist für den Einsatz in Verteilungsanwendungen konzipiert und bietet eine zuverlässige thermomagnetische Auslöseeinheit. Mit einem Ausschaltvermögen von 70 kA Icu und einer Nennisolationsspannung von 500 V AC erfüllt er die Anforderungen der Normen EN 60898-1 und IEC 60947-2. Der Schalter ist kompakt gebaut mit Abmessungen von 91 mm Höhe, 18 mm Breite und 78,5 mm Tiefe, und eignet sich für die Montage auf Hutschienen. Seine IP20 Schutzart und die Fähigkeit, in einem Temperaturbereich von -35 bis 70 °C zu arbeiten, machen ihn ideal für verschiedene industrielle Anwendungen. Der iC60H ist zudem mit einer mechanischen Auslöseanzeige ausgestattet, die eine einfache Überprüfung des Schaltstatus ermöglicht.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Produkt oder Komponententyp: Leitungsschutzschalter
Kurzbezeichnung des Geräts: IC60H
Beschreibung der Pole: 1P
Anzahl von geschützten Polen: 1
Nennstrom [In]: 4 A
Netzwerkanschluss: AC, DC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: C
Ausschaltvermögen: 70 kA Icu, 10 kA Icn
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Magnetische Auslösegrenze: 8 x In +/- 20 %
Nennisolationsspannung Ui: 500 V AC
Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
Höhe: 91 mm
Breite: 18 mm
Tiefe: 78.5 mm
Produktgewicht: 0,125 kg
Farbe: Weiß
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35 bis 70 °C
Umgebungstemperatur bei Lagerung: -40 bis 85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 70|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
