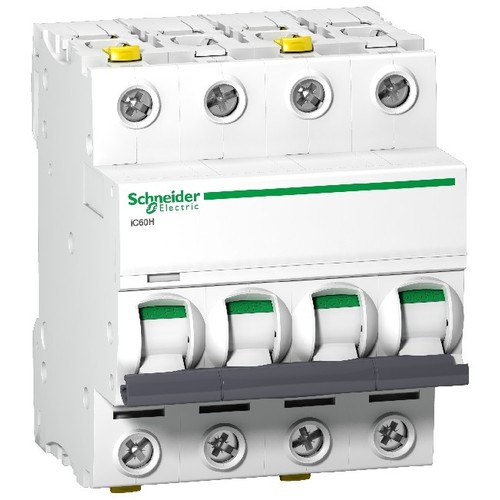

A9F06450 Schneider E. Leistungsschutz- schalter iC60H,4P,50A,B,10KA

10017672
4111410
1 Stk
3606480438165
13606480438162
43606480438163
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 50A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Acti 9 iC60H von Schneider Electric ist ein hochqualitativer Miniatur-Leistungsschutzschalter, der für die sichere Verteilung elektrischer Energie konzipiert ist. Mit einer Nennstromstärke von 50 A und einer Schaltvermögen von 10 kA gewährleistet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist für den Einsatz in AC- und DC-Netzen geeignet und bietet eine thermomagnetische Auslöseeinheit mit einer B-Kennlinie. Mit kompakten Abmessungen von 72 mm Breite, 91 mm Höhe und 78,5 mm Tiefe lässt er sich einfach auf einer Hutschiene montieren. Der iC60H erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist somit für den professionellen Einsatz in der Elektroinstallation bestens geeignet. Dank seiner IP20 Schutzart ist er für den Einsatz in geschützten Umgebungen konzipiert und bietet eine hohe mechanische und elektrische Lebensdauer.

Produktinfos

Gerätetyp: Miniatur-Leistungsschutzschalter
Anwendung: Verteilung
Produktname: Acti 9 iC60
Polzahl: 4P
Nennstrom: 50 A
Netztyp: AC/DC
Auslöseeinheit: Thermomagnetisch
Kurvencode: B
Schaltvermögen: 10 kA
Betriebsspannung: 380-415 V AC
Isolationsspannung: 500 V AC
Betriebstemperatur: -35...70 °C
Schutzart (IP): IP20
Höhe: 91 mm
Breite: 72 mm
Tiefe: 78,5 mm
Gewicht: 0,5 kg
Farbe: Weiß
Montageart: Hutschiene
Anzahl der Teilungseinheiten: 4 TE
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 50 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
