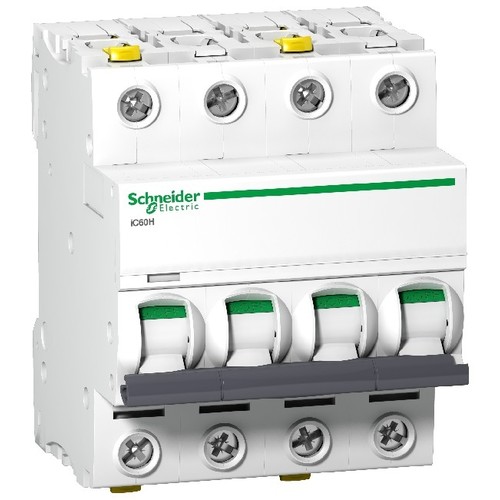

A9F06440 Schneider E. Leitungsschutz- schalter iC60H,4P,40A,B,10KA

10017658
4111409
1 Stk
3606480438158
13606480438155
43606480438156
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 40A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Leitungsschutzschalter Acti9 iC60H von Schneider Electric ist ein hochmoderner 4-poliger Schutzschalter mit einem Bemessungsstrom von 40 A und einer thermomagnetischen Auslösetechnologie. Mit einem Ausschaltvermögen von 10 kA bei 400 V AC ist er ideal für die Verteilung in elektrischen Anlagen geeignet. Seine kompakte Bauweise von 91 mm Höhe, 72 mm Breite und 78,5 mm Tiefe ermöglicht eine einfache Installation auf DIN-Schienen. Der iC60H erfüllt die Normen EN 60898-1 und IEC 60947-2 und bietet eine hohe Zuverlässigkeit und Sicherheit durch seine IP20 Schutzart. Zudem ist er für Umgebungstemperaturen von -35 bis 70 °C ausgelegt und hat eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Dieser Leitungsschutzschalter ist die perfekte Wahl für anspruchsvolle Anwendungen in der Elektrotechnik.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 4P
Anzahl der geschützten Pole: 4
Bemessungsstrom [In]: 40 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: B
Ausschaltvermögen: 10 kA bei 400 V AC
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Höhe: 91 mm
Breite: 72 mm
Tiefe: 78,5 mm
Produktgewicht: 0,5 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 40 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|60
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: 0|70
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: 0|25
