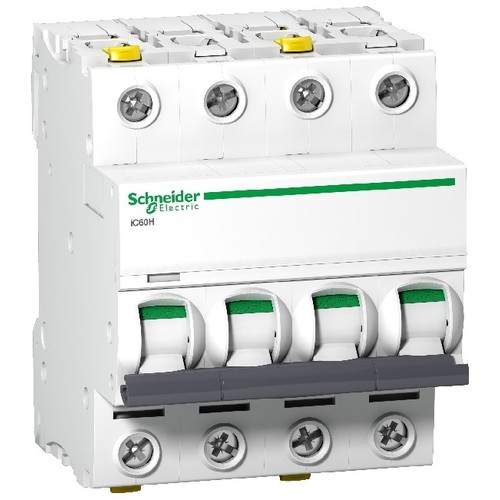

A9F06432 Schneider E. Leistungsschutz- schalter iC60H,4P,32A,B,10KA

21099758
4111408
1 Stk
3606480438141
13606480438148
43606480438149
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 32A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschutzschalter iC60H (A9F06432) ist ein zuverlässiger 4-poliger Leitungsschutzschalter mit einer Nennstromstärke von 32A und einer Bemessungsspannung von 400V. Mit einer Auslösecharakteristik vom Typ B eignet er sich ideal für Anwendungen, die einen hohen Schutz gegen Überlast und Kurzschluss erfordern. Der Schalter ist für eine Frequenz von 50 bis 60 Hz ausgelegt und bietet eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen qualifiziert. Mit einer Breite von 4 Teilungseinheiten ist er kompakt und einfach zu installieren. Zusatzeinrichtungen sind optional verfügbar, was die Flexibilität in der Anwendung erhöht. Der iC60H erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist somit eine ausgezeichnete Wahl für moderne elektrische Installationen.

Produktinfos

Auslösecharakteristik: B
Polzahl (gesamt): 4
Anzahl der abgesicherten Pole: 4
Bemessungsstrom: 32 A
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Mitschaltender Neutralleiter: Nein
Breite in Teilungseinheiten: 4 TE
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 32 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 2.8
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
