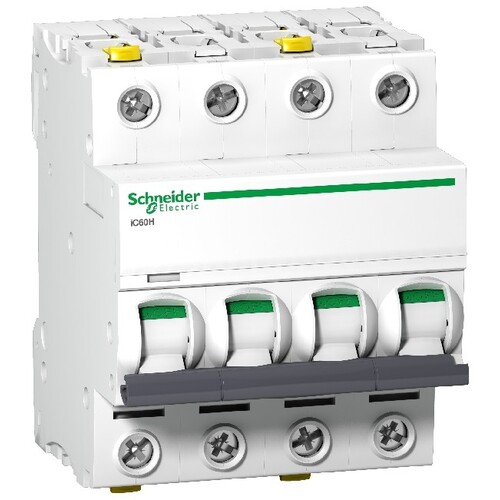

A9F06425 Schneider E. Leistungsschutz- schalter iC60H,4P,25A,B,10KA

10017651
4111407
1 Stk
3606480438134
13606480438131
43606480438132
BG
8536201090
weitere Infos weitere Infos ausblenden
Schneider Elec.
A9F06425
beantwortete(n) Fragen weitere Varianten
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 25A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Leistungsschutzschalter Acti9 iC60H von Schneider Electric ist ein zuverlässiges Gerät für die Verteilung elektrischer Energie. Mit einer Nennstromstärke von 25 A und einer 4-poligen Ausführung bietet er umfassenden Schutz gegen Überlast und Kurzschluss. Die thermomagnetische Auslösetechnologie und die B-Kurve garantieren eine präzise Reaktion auf Überstrombedingungen. Das Gerät erfüllt die Normen EN 60898-1 und IEC 60947-2 und bietet ein Ausschaltvermögen von bis zu 10 kA bei 400 V AC. Mit einer kompakten Bauform von 91 mm Höhe, 72 mm Breite und 78,5 mm Tiefe ist der iC60H einfach zu installieren und für die Montage auf DIN-Schienen geeignet. Zudem sorgt die mechanische Lebensdauer von 20.000 Zyklen für eine hohe Zuverlässigkeit im Betrieb. Der Schutzgrad IP20 gewährleistet den sicheren Einsatz in geschützten Umgebungen.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Kurzbezeichnung des Geräts: iC60H
Beschreibung der Pole: 4P
Anzahl der geschützten Pole: 4
Bemessungsstrom [In]: 25 A
Netzwerktyp: DC/AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: B
Ausschaltvermögen: 10 kA bei 400 V AC 50/60 Hz
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60947-2, IEC 60898-1
Netzwerkfrequenz: 50/60 Hz
Magnetische Auslösegrenze: 4 x In +/- 20 %
Bemessungsbetriebs-Ausschaltvermögen [Ics]: 15 kA bei 220 - 240 V AC 50/60 Hz
Begrenzungsklasse: 3
Isolationsspannung [Ui]: 500 V AC
Stoßspannungsfestigkeit [Uimp]: 6 kV
Kontaktstellungsanzeige: Ja
Kontrolltyp: Kippschalter
Lokale Signalisierung: Auslöseanzeige
Montagehalterung: DIN-Schiene
Höhe: 91 mm
Breite: 72 mm
Tiefe: 78,5 mm
Produktgewicht: 0,5 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Anschlüsse - Klemmen: Doppelklemme (1…25 mm² fest, 1…16 mm² flexibel)
Drahtabisolierungslänge: 14 mm
Anzugsdrehmoment [M]: 2 Nm
Erdschlussschutz: Separater Block
Schutzart (IP): IP20
Verschmutzungsgrad: 3
Überspannungskategorie: IV
Tropentauglichkeit: 2
Relative Luftfeuchtigkeit: 95 % bei 55 °C
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

10030405
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
24012304
Preisanzeige nur nach Anmeldung
10159870
Preisanzeige nur nach Anmeldung
10159849
Preisanzeige nur nach Anmeldung
20664987
Preisanzeige nur nach Anmeldung
02271747
Preisanzeige nur nach Anmeldung
02109158
Preisanzeige nur nach Anmeldung
02204281
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 25 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
