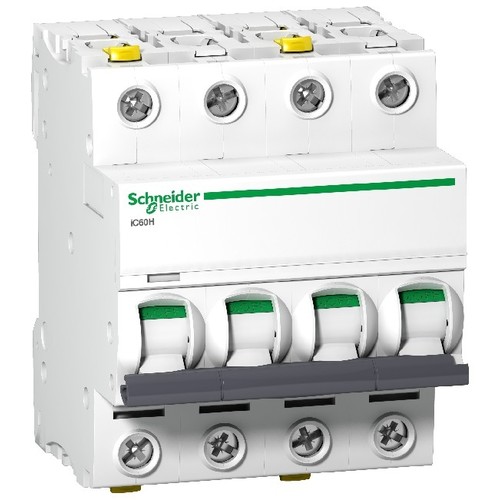

A9F06416 Schneider E. Acti9 Leitungs- schutzschalter iC60H 4P 16A B 10KA

20833408
4111405
1 Stk
3606480438110
13606480438117
43606480438118
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 4-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC60H Leitungsschutzschalter ist ein hochmoderner 4-poliger Schutzschalter mit einem Nennstrom von 16 A und thermomagnetischer Auslösetechnologie. Er bietet eine Kurzschlussfestigkeit von bis zu 10 kA bei 400 V AC und eine Nennisolationsspannung von 500 V AC. Mit einem kompakten Design von 91 mm Höhe, 72 mm Breite und 78,5 mm Tiefe ist er ideal für die Montage auf einer DIN-Schiene geeignet. Die Schutzart IP20 gewährleistet den sicheren Betrieb in geschützten Umgebungen. Der Schalter ist für einen Betriebstemperaturbereich von -35 bis 70 °C ausgelegt und erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2. Mit zusätzlichen Funktionen wie der mechanischen Fehlermeldung VisiTrip und der sicheren Kontaktanzeige VisiSafe bietet der iC60H nicht nur Sicherheit, sondern auch Benutzerfreundlichkeit. Er ist kompatibel mit verschiedenen Zusatzmodulen und ist ein unverzichtbarer Bestandteil jeder modernen elektrischen Verteilung.

Produktinfos

Typ: Leitungsschutzschalter
Baureihe: Acti 9
Produktname: IC60H
Anzahl der Pole: 4P
Nennstrom: 16 A
Netzwerktyp: AC
Technologie der Auslöseeinheit: Thermomagnetisch
Kurzschlussfestigkeit Icu: 10 kA bei 400 V AC
Nennisolationsspannung Ui: 500 V AC
Nenn-Impulsstehspannung Uimp: 6 kV
Schutzart (IP): IP20
Höhe: 91 mm
Breite: 72 mm
Tiefe: 78,5 mm
Produktgewicht: 0,5 kg
Umgebungstemperatur bei Betrieb: -35...70 °C
Umgebungstemperatur bei Lagerung: -40...85 °C
Frequenz: 50/60 Hz
Verschmutzungsgrad: 3
Überspannungskategorie: IV
Relative Feuchtigkeit: 95 % (55 °C)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 16 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 4|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
