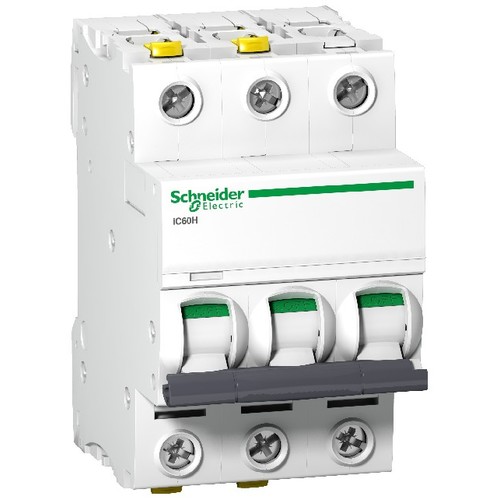

A9F06350 Schneider E. Leistungsschutz- schalter iC60H,3P,50A,B,10KA

10017595
4111400
1 Stk
3606480438066
13606480438063
43606480438064
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 50A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti 9 iC60H Leistungsschutzschalter ist ein hochentwickelter Miniatur-Leitungsschutzschalter, der für Verteilungsanwendungen konzipiert wurde. Mit einer Nennstromstärke von 50 A und einer thermomagnetischen Auslöseeinheit bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist 3-polig und erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2. Mit einem Ausschaltvermögen von bis zu 10 kA bei 440 V AC ist er für verschiedene Anwendungen geeignet. Die Montage erfolgt einfach auf einer DIN-Schiene, und der Schalter bietet eine sichere Kontaktanzeige. Der iC60H ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen, wo Sicherheit und Zuverlässigkeit von größter Bedeutung sind.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Produkt oder Komponententyp: Miniatur-Leitungsschutzschalter
Beschreibung der Pole: 3P
Nennstrom [In]: 50 A
Netzwerkanschluss: AC/DC
Technologie der Auslöseeinheit: Thermomagnetisch
Ausschaltvermögen: 10 kA Icu (440 V AC) / 15 kA Icu (125...180 V DC) / 42 kA Icu (12...133 V AC) / 30 kA Icu (220...240 V AC) / 15 kA Icu (380...415 V AC) / 10000 A Icn (400 V AC)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 50 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 4
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
