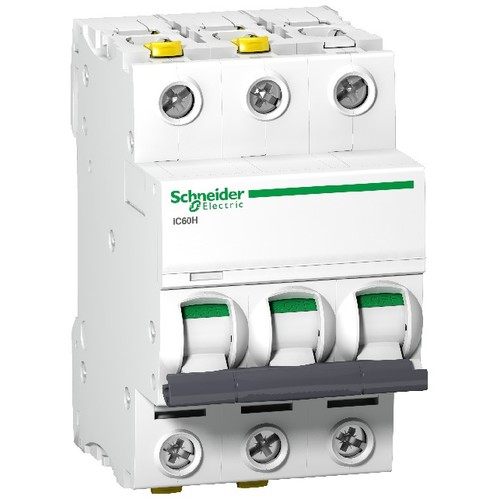

A9F06340 Schneider E. Leistungsschutz- schalter iC60H,3P,40A,B,10KA

10017581
4111399
1 Stk
3606480438059
13606480438056
43606480438057
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 40A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschutzschalter Acti 9 iC60H ist ein zuverlässiger und effizienter Miniatur-Leitungsschutzschalter, der für die Verteilung in elektrischen Anlagen konzipiert ist. Mit einer Nennstromstärke von 40 A und einer thermomagnetischen Auslöseeinheit bietet dieser Schalter hervorragenden Schutz gegen Überlast und Kurzschluss. Die kompakte Bauweise mit 3 Polen und einer Höhe von 91 mm, Breite von 54 mm und Tiefe von 78,5 mm macht ihn ideal für den Einsatz in engen Installationen. Der Schalter erfüllt die Normen EN 60898-1 und IEC 60947-2 und bietet eine hohe Isolationsspannung von 500 V AC sowie eine Bemessungsstoßspannungsfestigkeit von 6 kV. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen geeignet. Der Acti 9 iC60H ist zudem für Temperaturen von -35 °C bis 70 °C ausgelegt und überzeugt durch seine Langlebigkeit und Zuverlässigkeit.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Produktart: Miniatur-Leitungsschutzschalter
Polzahl: 3P
Nennstrom [In]: 40 A
Technologie der Auslöseeinheit: Thermomagnetisch
Ausschaltvermögen: 10 kA
Anwendungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Nennisolationsspannung [Ui]: 500 V AC
Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
Höhe: 91 mm
Breite: 54 mm
Tiefe: 78.5 mm
Produktgewicht: 0,375 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35...70 °C
Umgebungstemperatur bei Lagerung: -40...85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 40 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 3.6
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
