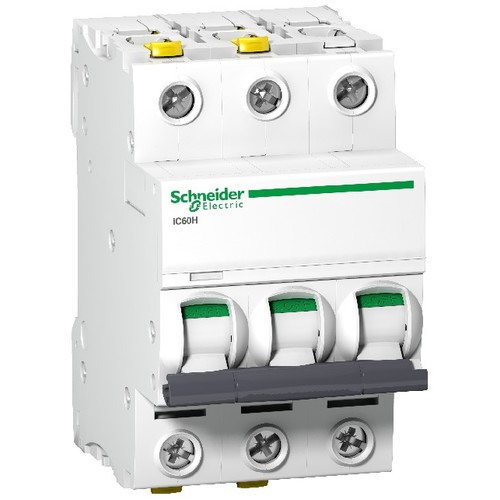

A9F06332 Schneider E. Leistungsschutz- schalter iC60H,3P,32A,B,10KA

10017574
4111398
1 Stk
3606480438042
13606480438049
43606480438040
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 32A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC60H Leitungsschutzschalter ist ein hochentwickelter 3-poliger Schutzschalter mit einem Bemessungsstrom von 32A. Er bietet eine thermomagnetische Auslösetechnologie und eine B-Kurvenscheibe, die ihn ideal für den Schutz von elektrischen Verteilungen macht. Mit einem Ausschaltvermögen von bis zu 10 kA bei 400 V AC und einer Isolationsspannung von 500 V AC erfüllt dieser Schalter die strengen Normen IEC 60898-1 und IEC 60947-2. Der Schalter ist für eine Umgebungstemperatur von -35 bis 70 °C geeignet und hat eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen qualifiziert. Die einfache Montage auf DIN-Schienen und die Möglichkeit zur Kombination mit FI-Schutzschaltern der Baureihe Acti9 iID machen ihn zu einer flexiblen Lösung für moderne elektrische Installationen. Der iC60H gewährleistet Sicherheit und Zuverlässigkeit in jeder Anwendung.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Anzahl der Pole: 3
Bemessungsstrom [In]: 32 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: B
Ausschaltvermögen bei 400 V AC: 10 kA
Ausschaltvermögen bei 12 - 60 V AC: 42 kA
Ausschaltvermögen bei 440 V AC: 10 kA
Ausschaltvermögen bei 380 - 415 V AC: 15 kA
Ausschaltvermögen bei 220 - 240 V AC: 30 kA
Ausschaltvermögen bei 100 - 133 V AC: 42 kA
Ausschaltvermögen bei <= 180 V DC: 15 kA
Eignung für Isolation: Ja
Normen: IEC 60947-2, IEC 60898-1, EN 60898-1, EN 60947-2
Netzwerkfrequenz: 50/60 Hz
Bemessungs-Isolationsspannung [Ui]: 500 V AC
Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
Höhe: 91 mm
Breite: 54 mm
Tiefe: 78,5 mm
Produktgewicht: 0,375 kg
Farbe: Weiß
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35 bis 70 °C
Umgebungstemperatur bei Lagerung: -40 bis 85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 32 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000509|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 2.8
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
