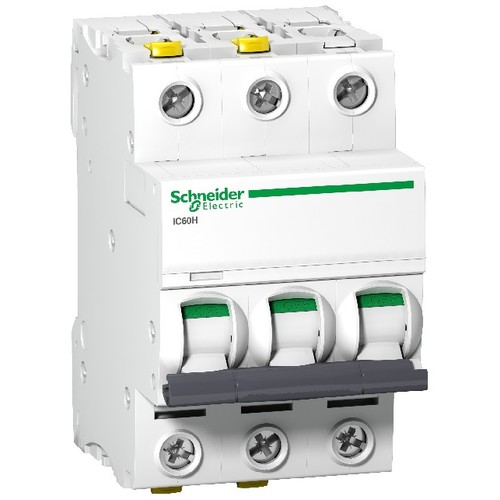

A9F06325 Schneider E. Leistungsschutz- schalter iC60H,3P,25A,B,10KA

10017567
4111397
1 Stk
3606480438035
13606480438032
43606480438033
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 25A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leitungsschutzschalter Acti 9 iC60H ist ein zuverlässiges Gerät für die elektrische Verteilung. Mit einer Nennstromstärke von 25 A und einer thermomagnetischen Auslöseeinheit bietet dieser 3-polige Schutzschalter eine hohe Sicherheit und Effizienz. Das Ausschaltvermögen von 10 kA gewährleistet, dass im Falle eines Kurzschlusses oder einer Überlastung schnell reagiert wird. Die Schutzart IP20 und die hohe mechanische Lebensdauer von bis zu 20.000 Zyklen machen ihn ideal für den Einsatz in anspruchsvollen Umgebungen. Der iC60H ist für eine Umgebungstemperatur von -35 bis 70 °C geeignet und erfüllt alle relevanten Normen, darunter EN 60898-1 und IEC 60947-2. Mit einer kompakten Bauweise von 91 mm Höhe, 54 mm Breite und 78,5 mm Tiefe ist er einfach zu installieren und zu warten.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Produkttyp: Leitungsschutzschalter
Kurzbezeichnung: IC60H
Pole: 3P
Anzahl geschützte Pole: 3
Nennstrom [In]: 25 A
Netzwerkanschluss: AC/DC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: B
Ausschaltvermögen: 10 kA
Anwendungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Höhe: 91 mm
Breite: 54 mm
Tiefe: 78,5 mm
Produktgewicht: 0,375 kg
Farbe: Weiß
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35 bis 70 °C
Umgebungstemperatur bei Lagerung: -40 bis 85 °C
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 25 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 3|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
