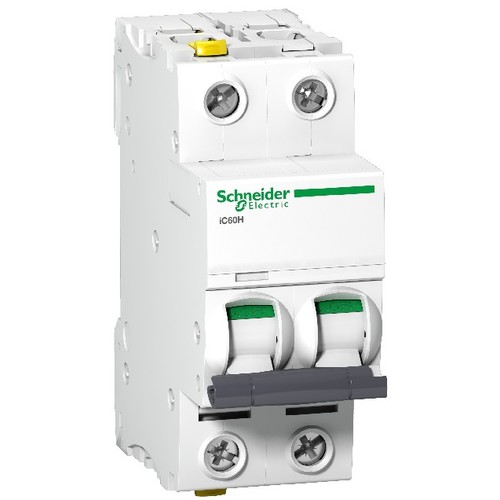

A9F06213 Schneider E. Leistungsschutz- schalter iC60H,2P,13A,B,10KA

10017532
4111384
1 Stk
3606480437908
13606480437905
43606480437906
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 13A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Leistungsschutzschalter Acti 9 iC60H von Schneider Electric ist ein zuverlässiger Miniatur-Leitungsschutzschalter, der speziell für die Verteilung in elektrischen Anlagen konzipiert wurde. Mit einer Nennstromstärke von 13 A und einer B-Charakteristik bietet er eine hohe Sicherheit und Schutz für Ihre elektrischen Systeme. Der Schalter hat eine kompakte Bauform mit Abmessungen von 91 mm Höhe, 36 mm Breite und 78,5 mm Tiefe. Dank der thermomagnetischen Auslöseeinheit und einem Ausschaltvermögen von 10 kA ist er ideal für den Einsatz in verschiedenen Anwendungen. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Darüber hinaus ist der iC60H für eine Umgebungstemperatur von -35 bis 70 °C geeignet und erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2. Vertrauen Sie auf die Qualität von Schneider Electric für Ihre elektrischen Lösungen.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Kurzbezeichnung des Geräts: IC60H
Beschreibung der Pole: 2P
Anzahl von geschützten Polen: 2
Nennstrom [In]: 13 A
Netzwerkanschluss: AC, DC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: B
Ausschaltvermögen: 10 kA
Nennisolationsspannung Ui: 500 V AC
Magnetische Auslösegrenze: 4 x In +/- 20 %
Schutzart (IP): IP20
Höhe: 91 mm
Breite: 36 mm
Tiefe: 78,5 mm
Produktgewicht: 0,25 kg
Umgebungstemperatur bei Betrieb: -35...70 °C
Umgebungstemperatur bei Lagerung: -40...85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 13 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 2|60
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: 0|70
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: 0|16
