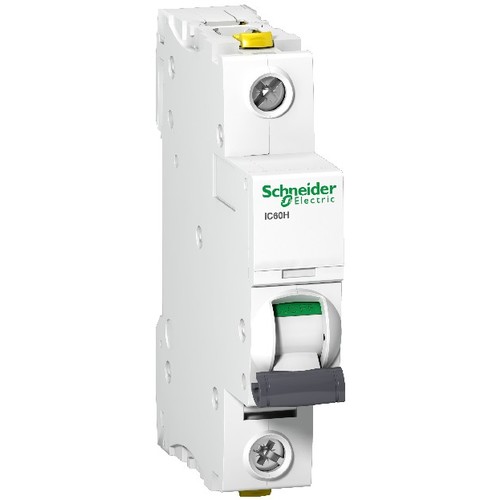

A9F06120 Schneider E. ACTI9 LEITUNGS- SCHUTZSCHALTER iC60H 1P 20A B 10KA

20833233
4111376
1 Stk
3606480437823
13606480437820
43606480437821
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 20A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC60H Leitungsschutzschalter ist ein hochmoderner Schutzschalter, der für die Verteilung in elektrischen Systemen konzipiert wurde. Mit einer Nennstromstärke von 20A und einer thermomagnetischen Auslösetechnologie bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist einpolig (1P) und hat ein Ausschaltvermögen von bis zu 10kA bei 230V AC, was ihn ideal für verschiedene Anwendungen macht. Seine kompakte Bauweise mit einer Höhe von 91 mm, einer Breite von 18 mm und einer Tiefe von 78,5 mm ermöglicht eine einfache Integration in bestehende Systeme. Der iC60H erfüllt die Normen EN 60947-2 und EN 60898-1 und ist für den Betrieb in einem Temperaturbereich von -35 bis 70 °C geeignet. Zudem ist er in einem eleganten weißen Design erhältlich und auf einer DIN-Schiene montierbar, was die Installation erleichtert.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti9
Produktname: Acti9 iC60
Produkt- oder Komponententyp: Leitungsschutzschalter
Beschreibung der Pole: 1P
Anzahl der geschützten Pole: 1
Bemessungsstrom [In]: 20 A
Netzwerktyp: AC/DC
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: B
Ausschaltvermögen bei 230 V AC 50/60 Hz: 10 kA Icn
Ausschaltvermögen bei 220 - 240 V AC 50/60 Hz: 15 kA Icu
Ausschaltvermögen bei 12 - 60 V AC 50/60 Hz: 42 kA Icu
Ausschaltvermögen bei 100 - 133 V AC 50/60 Hz: 15 kA Icu
Ausschaltvermögen bei 60 - 72 V DC: 15 kA Icu
Ausschaltvermögen bei 12 - 60 V DC: 20 kA Icu
Nutzungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60947-2, EN 60898-1, IEC 60947-2, IEC 60898-1
Netzwerkfrequenz: 50/60 Hz
Bemessungs-Isolationsspannung [Ui]: 500 V AC
Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
Höhe: 91 mm
Breite: 18 mm
Tiefe: 78,5 mm
Produktgewicht: 0,125 kg
Farbe: Weiß
Montagehalterung: DIN-Schiene
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -35…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
