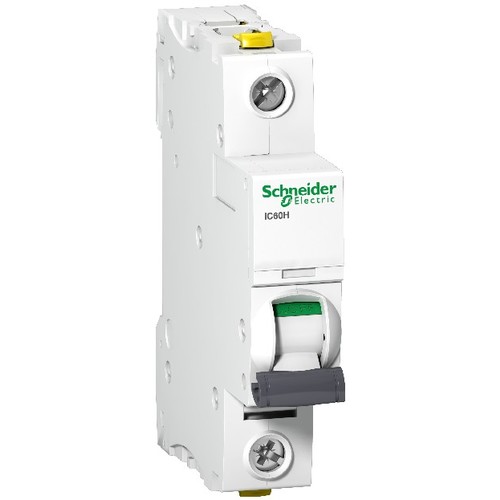

A9F06110 Schneider E. ACTI9 Leitungs- schutzschalter iC60H 1P 10A B 10KA

20833205
4111373
1 Stk
3606480437793
13606480437790
43606480437791
BG
8536201090
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 10A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC60H Leitungsschutzschalter ist ein hochzuverlässiges Gerät für die Verteilung elektrischer Energie. Mit einem Nennstrom von 10 A und einer B-Charakteristik bietet dieser einpolige Schutzschalter hervorragende Leistung und Sicherheit. Er ist thermomagnetisch ausgelegt und erfüllt die Normen EN 60898-1 und IEC 60947-2. Mit einer kompakten Bauweise von 91 mm Höhe, 18 mm Breite und 78,5 mm Tiefe ist er ideal für die Montage auf einer Hutschiene. Die Doppelklemmen ermöglichen eine einfache Installation für Kabel mit einem Querschnitt von bis zu 25 mm². Der iC60H ist für einen Einsatzbereich von -35 bis 70 °C geeignet und bietet eine hohe Schutzart von IP20. Durch seine hohe Lebensdauer von 10.000 elektrischen und 20.000 mechanischen Zyklen ist er eine langlebige Lösung für Ihre elektrischen Verteilungen.

Produktinfos

Geräteanwendung: Verteilung
Baureihe: Acti 9
Produktname: Acti 9 iC60
Produkt oder Komponententyp: Leitungsschutzschalter
Kurzbezeichnung des Geräts: IC60H
Beschreibung der Pole: 1P
Anzahl von geschützten Polen: 1
Nennstrom [In]: 10 A
Netzwerkanschluss: AC/DC
Technologie der Auslöseeinheit: Thermomagnetisch
Charakteristik: B
Ausschaltvermögen: 30 kA Icu (100-133 V AC), 15 kA Icu (220-240 V AC), 10 kA Icn (230 V AC), 42 kA Icu (12-60 V AC), 15 kA Icu (60-72 V DC), 20 kA Icu (12-60 V DC)
Anwendungskategorie: Kategorie A
Eignung für Isolation: Ja
Normen: EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Netzwerkfrequenz: 50/60 Hz
Magnetische Auslösegrenze: 4 x In +/- 20 %
Nennisolationsspannung Ui: 500 V AC
Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV
Plus-Kontaktanzeige: Ja
Betätigungsart: Kippschalter
Montagehalterung: Hutschiene
Höhe: 91 mm
Breite: 18 mm
Tiefe: 78,5 mm
Produktgewicht: 0,125 kg
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Anschlüsse - Klemmen: Doppelklemme, 1-25 mm² fest, 1-16 mm² flexibel
Drahtabisolierungslänge: 14 mm
Anzugsmoment: 2 Nm
Schutzart (IP): IP20
Verschmutzungsgrad: 3
Überspannungskategorie: IV
Tropenfest: 2
Relative Feuchtigkeit: 95 % (55 °C)
Umgebungstemperatur bei Betrieb: -35 bis 70 °C
Umgebungstemperatur bei Lagerung: -40 bis 85 °C
