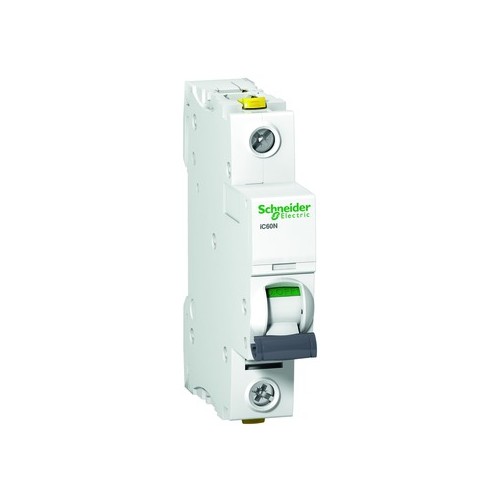

A9F04106 Schneider E. iC60N Leitungsschutzschalter 1P 6A C

23101134
4111226
1 Stk
3606480440335
13606480440332
43606480440333
IN
8536201090
Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 6A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric iC60N Leitungsschutzschalter A9F04106 bietet zuverlässigen Schutz für elektrische Installationen mit einer Nennstromstärke von 6A und einer Bemessungsspannung von 230V. Mit einer Auslösecharakteristik C und einer Polzahl von 1 ist er ideal für den Einsatz in Wohn- und Gewerbeinstallationen geeignet. Der Schalter ist für eine Frequenz von 50 Hz ausgelegt und bietet eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen qualifiziert. Er verfügt über eine breite in Teilungseinheiten von 1 TE und ist mit Zusatzeinrichtungen kombinierbar. Die einfache Installation und die Möglichkeit zur Unterputz-Installation machen ihn zu einer praktischen Wahl für Elektriker. Mit zusätzlichen Funktionen wie der frontseitigen Fehlermeldeanzeige und der mechanischen Kontaktanzeige sorgt dieser Leitungsschutzschalter für Sicherheit und Benutzerfreundlichkeit.

Produktinfos

Auslösecharakteristik: C
Polzahl (gesamt): 1
Anzahl der abgesicherten Pole: 1
Bemessungsstrom: 6 A
Bemessungsspannung: 230 V
Frequenz: 50 Hz
Mitschaltender Neutralleiter: Nein
Geeignet für Unterputz-Installation: Ja
Breite in Teilungseinheiten: 1 TE
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5|60 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 1.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
