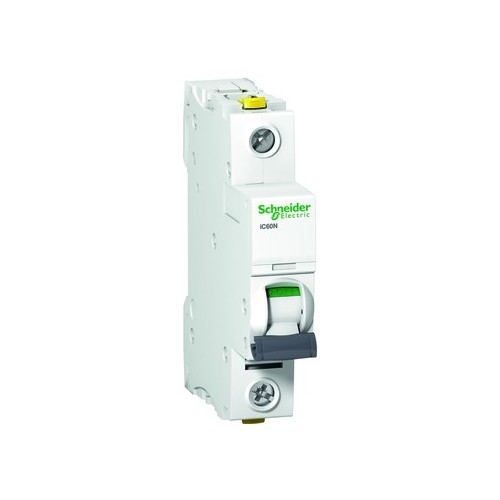

A9F04104 Schneider E. iC60N Leitungsschutzschalter 1P 4A C

23101127
4111225
1 Stk
3606480440328
13606480440325
43606480440326
BG
8536201090
Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 50kA (IEC/EN 60947-2). 1-polig, Nennstrom 4A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Leitungsschutzschalter Acti 9 iC60N von Schneider Electric bietet zuverlässigen Schutz für Stromkreise gegen Kurzschluss- und Überlastströme. Mit einer Nennstromstärke von 4 A und einer Auslösecharakteristik vom Typ C ist dieser 1-polige Schalter ideal für den Einsatz in Wohn- und Gewerbeinstallationen. Die Bemessungsspannung beträgt 230 V AC, und er ist für Frequenzen von 50/60 Hz ausgelegt. Der Schalter ist mit einer IP20-Schutzart ausgestattet und bietet eine einfache Montage dank werkzeugloser Handhabung. Zusätzliche Module können zur Anzeige von Schaltstellungen und Fehlerauslösungen hinzugefügt werden. Der iC60N erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und ist somit eine sichere Wahl für Ihre elektrischen Installationen.

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl: 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 1 TE
Spannungsart: Wechselspannung
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
