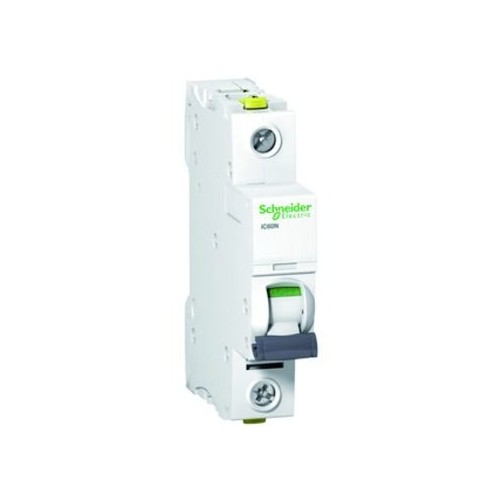

A9F04102 Schneider E. iC60N Leitungsschutzschalter 1P 2A C

25835048
4111223
1 Stk
3606480440304
13606480440301
43606480440302
BG
8536201090
Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 50kA (IEC/EN 60947-2). 1-polig, Nennstrom 2A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC60N Leitungsschutzschalter ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für die Verteilung elektrischer Energie konzipiert ist. Mit einer Nennstromstärke von 2 A und einer Auslösecharakteristik vom Typ C bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Er ist für den Einsatz in AC-Netzen mit einer Betriebsspannung von bis zu 230 V geeignet und erfüllt die Normen IEC 60898-1 und IEC 60947-2. Der iC60N ist thermomagnetisch ausgelegt und verfügt über eine IP20 Schutzart, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Mit einer kompakten Breite von 18 mm und einer Höhe von 91 mm ist er einfach zu installieren und passt in Standard-Hutschienen. Der Schalter bietet eine hohe mechanische und elektrische Lebensdauer und ist mit einer klaren Fehlermeldung ausgestattet, die eine einfache Überprüfung des Betriebsstatus ermöglicht.

Produktinfos

Gerätetyp: Miniatur-Leitungsschutzschalter
Anzahl der Pole: 1
Nennstrom: 2 A
Betriebsspannung: 230 V AC
Frequenz: 50/60 Hz
Auslösecharakteristik: C
Betriebsart: Thermomagnetisch
Schutzart (IP): IP20
Betriebstemperatur: -35 bis 70 °C
Isolationsspannung: 500 V AC
Impulsfestigkeit: 6 kV
Breite: 18 mm
Höhe: 91 mm
Tiefe: 78.5 mm
Netto-Gewicht: 0.125 kg
Montageart: Hutschiene
Farbe: Weiß
Preisanzeige nur nach Anmeldung
B

Produktvarianten

  • «
  • 1
  • »
  • «
  • 1
  • »

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 2 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000509|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44.5 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 50|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 1.9
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -35|70
Unterputzmontage: Nein
