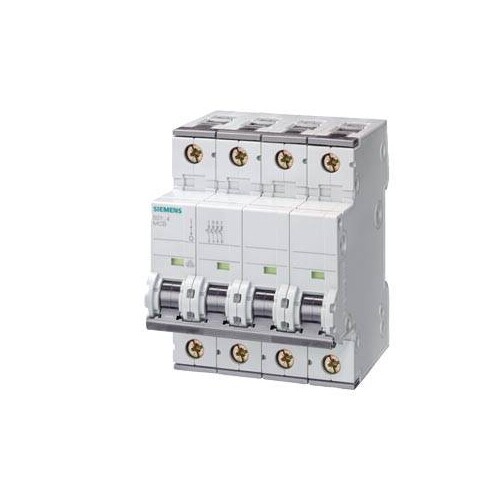

5SY8602-7 Siemens LS SCHALTER 25KA NACH EN60947 2 3P+N C2

26529035
5144738
1 Stk
4001869264745
DE
85362010
5SY8602-7
beantwortete(n) Fragen weitere Varianten

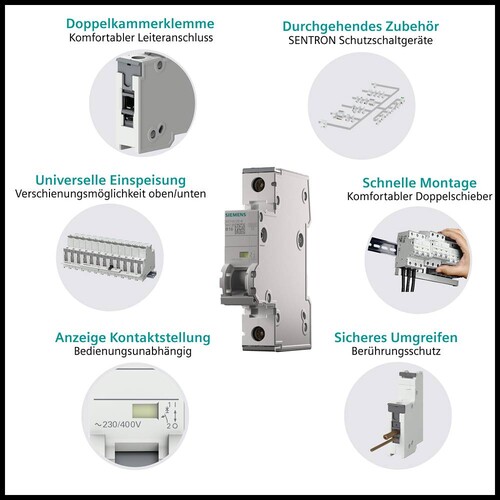

Leitungsschutzschalter 400V T=70mm 25kA nach EN 60947-2, 3P+N, C2 Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens SENTRON Leitungsschutzschalter 5SY8602-7 ist ein hochqualitativer Schutzschalter, der für den sicheren Kurzschluss- und Überlastschutz in Wohngebäuden, Zweckbauten und speziellen Industrieanwendungen entwickelt wurde. Mit einer Nennspannung von 400 V und einer Schaltvermögen von 25 kA nach EN 60947-2 bietet dieser Schalter zuverlässige Leistung. Er verfügt über eine Polzahl von 4 (3P+N) und eine mechanische Lebensdauer von bis zu 10.000 Schaltspielen. Der Schutzschalter ist mit einer Auslösecharakteristik der Klasse C ausgestattet, was ihn ideal für Anwendungen mit mittleren Einschaltströmen macht. Die kompakte Bauweise mit einer Höhe von 90 mm, Breite von 72 mm und Tiefe von 76 mm ermöglicht eine einfache Montage und Integration in bestehende Systeme. Zudem ist der Schalter für Temperaturen von -25 °C bis 55 °C geeignet und bietet eine Schutzart von IP20, was ihn für die meisten industriellen Umgebungen prädestiniert.

Produktinfos

Polzahl: 4

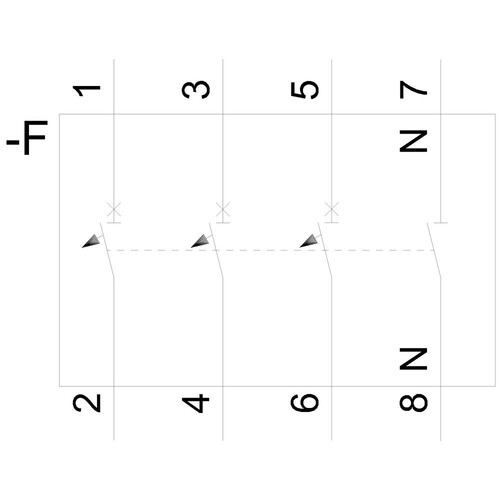

Ausführung der Pole: 3P+N
Auslösecharakteristikklasse: C
Mechanische Lebensdauer: 10 000 Schaltspiele
Überspannungskategorie: III
Verschmutzungsgrad: 3
Spannungsart der Betriebsspannung: AC
Isolationsspannung (Ui) bei Einphasen-Betrieb: 440 V
Isolationsspannung (Ui) bei Mehrphasen-Betrieb: 440 V
Versorgungsspannung bei Einphasen-Betrieb: 230 V
Versorgungsspannung bei AC: 400 V
Versorgungsspannung bei DC: 60 V
Betriebsspannung bei DC maximal: 72 V
Schutzart IP: IP20
Schaltvermögen bei DC: 15 kA
Schaltvermögen: 70 kA
Verlustleistung bei AC: 1,2 W

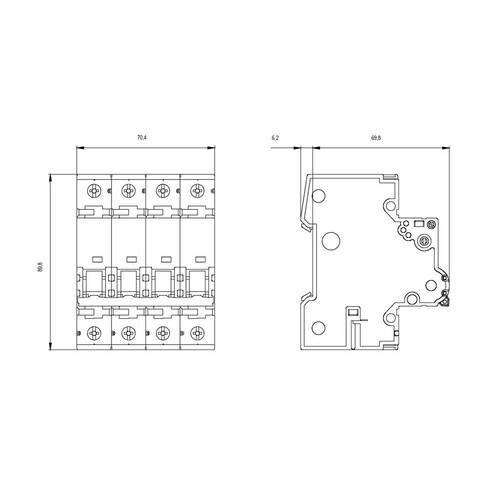

Höhe: 90 mm
Breite: 72 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 622 g
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 55 °C
Lagerungstemperatur minimal: -40 °C
Lagerungstemperatur maximal: 75 °C
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 2 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: 1|55
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 4
Spannungsart: EV000460|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 0
Überspannungskategorie: 3|50
Verschmutzungsgrad: 3
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 4
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0.75|35 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 70 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 70|50-60 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -25|55
Unterputzmontage: 0|35
