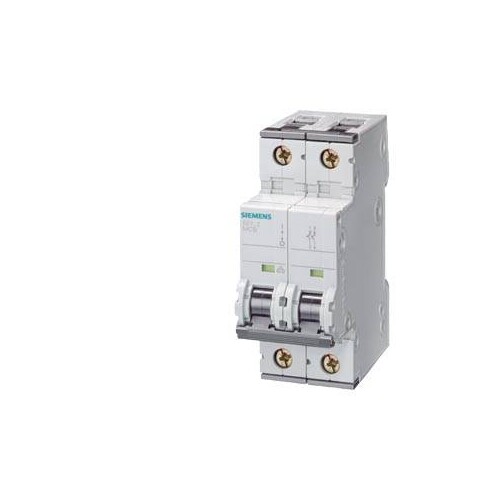

5SY8516-7 Siemens Leitungsschutzschalter C16A/1N

20649034
5144722
1 Stk
4001869264455
DE
85362010
5SY8516-7
beantwortete(n) Fragen weitere Varianten

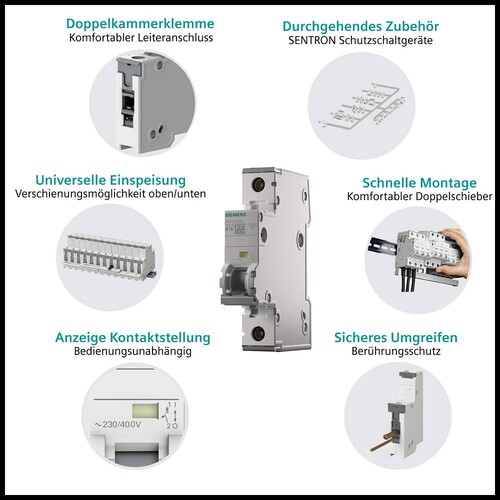

Leitungsschutzschalter 230V T=70mm 25kA nach EN 60947-2, 1P+N, C16 Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens Leitungsschutzschalter 5SY8516-7 SENTRON ist ein zuverlässiges Schutzgerät für elektrische Installationen. Mit einer Nennspannung von 230V und einer Auslösecharakteristik der Klasse C bietet er optimalen Kurzschluss- und Überlastschutz. Der Schalter hat eine Polzahl von 2 (1P+N) und ist für eine mechanische Lebensdauer von bis zu 10.000 Schaltspielen ausgelegt. Mit einem Schaltvermögen von 30kA gemäß IEC 60947-2 und einer Verlustleistung von nur 1,6W ist er sowohl effizient als auch leistungsstark. Die kompakte Bauform mit einer Höhe von 90mm, Breite von 36mm und Tiefe von 76mm ermöglicht eine einfache Installation und Integration in bestehende Systeme. Der Schalter ist für Temperaturen von -25 °C bis 55 °C geeignet und erfüllt die Anforderungen der Überspannungskategorie III. Der 5SY8516-7 ist die ideale Wahl für den Einsatz in Wohngebäuden und industriellen Anwendungen.

Produktinfos

Polzahl: 2

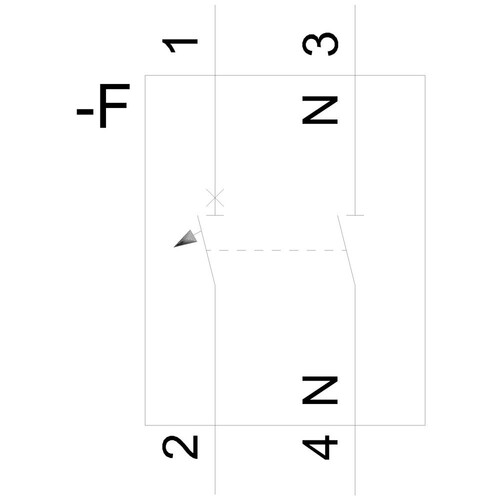

Ausführung der Pole: 1P+N
Auslösecharakteristikklasse: C
mechanische Lebensdauer: 10.000 Schaltspiele
Überspannungskategorie: III
Verschmutzungsgrad: 3
Spannungsart der Betriebsspannung: AC
Isolationsspannung (Ui) bei Einphasen-Betrieb: 250 V
Versorgungsspannung bei Einphasen-Betrieb: 230 V
Versorgungsspannung bei AC Bemessungswert: 230 V
Versorgungsspannung bei DC Bemessungswert: 60 V
Betriebsspannung bei DC Bemessungswert maximal: 72 V
Schutzart IP: IP20
Schaltvermögen bei DC: 15 kA
Schaltvermögen gemäß IEC 60947-2: 30 kA
Verlustleistung bei Bemessungswert Strom: 1,6 W
Einstellstrom (Ii) bei I-Auslösung: 8 A
Minimaler Leiterquerschnitt eindrähtig: 0,75 mm²
Maximaler Leiterquerschnitt eindrähtig: 35 mm²

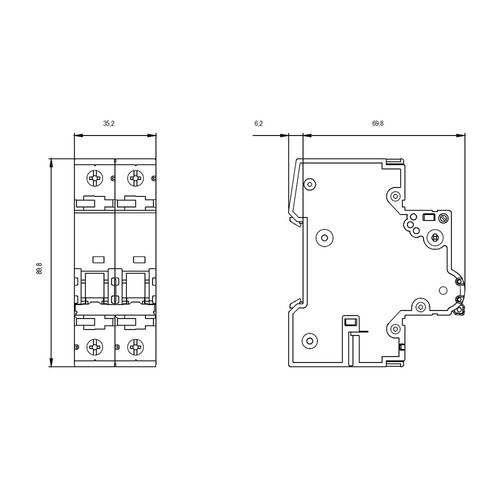

Höhe: 90 mm
Breite: 36 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 312 g
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 55 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 16 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: 1|35
Bemessungsspannung: 230|50 V
Breite in Teilungseinheiten: 2
Spannungsart: EV000460|55
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 1
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 2
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0.75|35 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 2 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 30|50-60 kA
Bemessungsisolationsspannung Ui: 250
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -25|55
Unterputzmontage: 0|35
