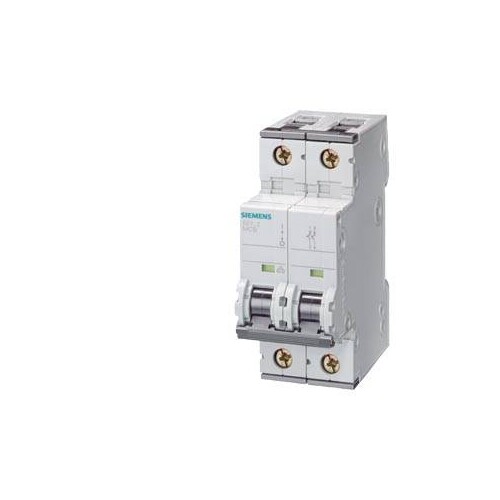

5SY6506-7 SIEMENS Leitungsschutzsch. 230V 6KA, 1+N-Polig 6A T=70mm

20081208
4989965
1 Stk
4001869247861
DE
85362010
5SY6506-7
beantwortete(n) Fragen weitere Varianten

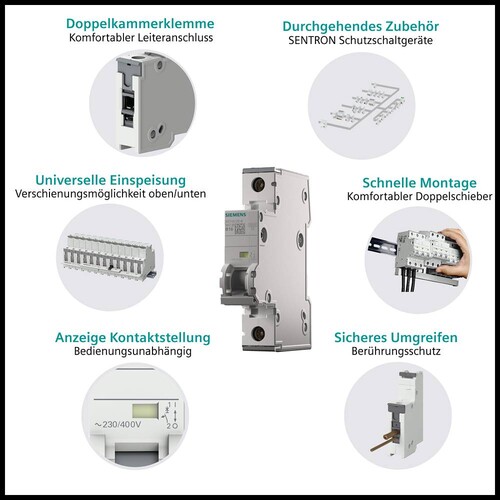

Leitungsschutzschalter 230V 6kA, 1+N-polig C, 6A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens SENTRON Leitungsschutzschalter 5SY6506-7 bietet zuverlässigen Kurzschluss- und Überlastschutz für Wohngebäude und industrielle Anwendungen. Mit einer Nennspannung von 230 V und einer Schaltleistung von 6 kA gewährleistet er Sicherheit und Effizienz. Die kompakte Bauweise mit einer Höhe von 90 mm, Breite von 36 mm und einer Tiefe von 76 mm ermöglicht eine einfache Installation in Standardverteilungen. Der Leitungsschutzschalter ist mit einer Auslösecharakteristik C ausgestattet und hat eine mechanische Lebensdauer von bis zu 10.000 Zyklen. Zudem bietet er eine Schutzart von IP20, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Die Möglichkeit zur werkzeuglosen Montage und Demontage sowie die einfache Verdrahtung durch eine hinterliegende Sammelschiene machen ihn zu einer praktischen Lösung für alle elektrischen Installationen.

Produktinfos

Modell: 5SY6506-7
Produktmarke: SENTRON
Gerätetyp: Leitungsschutzschalter
Anzahl der Pole: 2

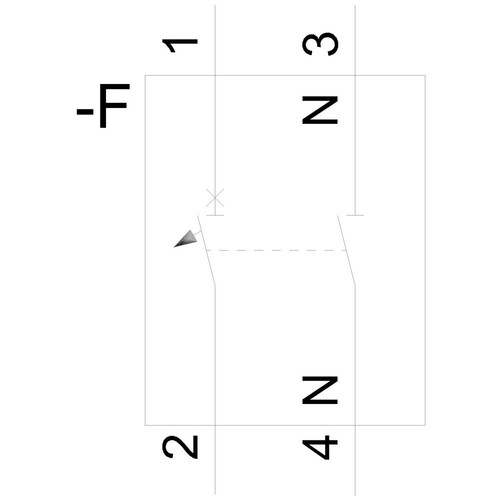

Polanordnung: 1P+N
Auslösecharakteristik: C
Mechanische Lebensdauer: 10.000 Zyklen
Überspannungskategorie: III
Verschmutzungsgrad: 3
Betriebsspannung: 230 V AC
Nennspannung (Ui): 250 V
Max. Betriebsspannung DC: 72 V
Schutzart (IP): IP20
Schaltvermögen (Icn) bei AC: 6 kA
Energiebegrenzungsklasse: 3
Leistungsaufnahme: 1,6 W

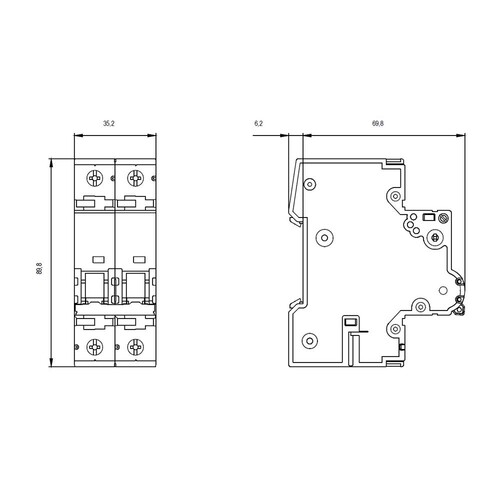

Höhe: 90 mm
Breite: 36 mm
Tiefe: 76 mm
Installationshöhe: 70 mm
Netto-Gewicht: 163 g
Betriebstemperatur min.: -25 °C
Betriebstemperatur max.: 55 °C
Lagerungstemperatur min.: -40 °C
Lagerungstemperatur max.: 75 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 0.75|35 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 70|35 mm
Anzahl der abgesicherten Pole: 2
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6|55 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 30|50 kA
Bemessungsisolationsspannung Ui: 250
Explosionsgeschützt: 0|50-60
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -25|55
Unterputzmontage: Nein
