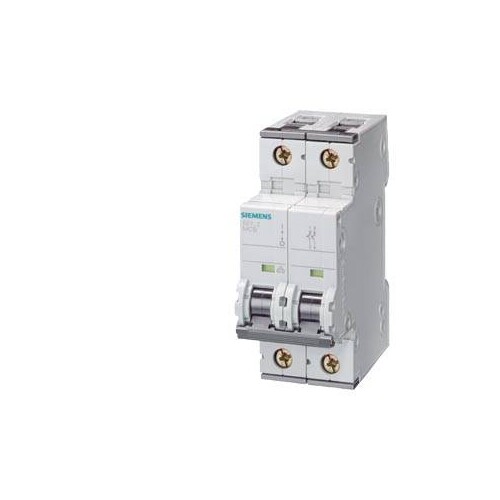

5SY5204-7 SIEMENS LEITUNGSSCHUTZSCHALTER ALLSTROM 4/2/C DC 440V AC 400V 10KA

02155316
2278060
1 Stk
4001869226644
DE
85362010
5SY5204-7
beantwortete(n) Fragen weitere Varianten
Leitungsschutzschalter Allstrom DC 440V AC 400V 10kA, 2-polig, C, 04A Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens Leitungsschutzschalter 5SY5204-7 SENTRON bietet zuverlässigen Schutz gegen Kurzschlüsse und Überlastungen in elektrischen Anlagen. Mit einer Nennspannung von 440 V DC und 400 V AC sowie einem Schaltvermögen von 10 kA ist dieser 2-polige Schalter ideal für den Einsatz in Wohngebäuden, Zweckbauten und speziellen Industrieanwendungen. Die mechanische Lebensdauer beträgt bis zu 10.000 Schaltspiele, was eine hohe Zuverlässigkeit gewährleistet. Der Schalter ist in der Schutzart IP20 ausgeführt und eignet sich für eine Vielzahl von Verdrahtungsanwendungen. Mit einer kompakten Baugröße von 90 mm Höhe, 36 mm Breite und 76 mm Tiefe lässt er sich einfach installieren. Zusätzlich ermöglicht der Schalter eine einfache Verdrahtung durch die rückseitige Sammelschiene und ist mit einem schnellen Befestigungssystem ausgestattet.

Produktinfos

Polzahl: 2
Ausführung der Pole: 2P
Auslösecharakteristik: C
mechanische Lebensdauer: 10.000 Schaltspiele
Überspannungskategorie: III
Verschmutzungsgrad: 3
Isolationsspannung (Ui) DC: 250 V
Isolationsspannung (Ui) AC: 440 V
Versorgungsspannung AC: 400 V
Versorgungsspannung DC: 440 V
max. Betriebsspannung DC: 500 V
Schutzart: IP20
Schaltvermögen DC: 15 kA
Schaltvermögen AC: 10 kA
Verlustleistung AC: 1,3 W
Betriebsstrom bei 35 °C: 4 A

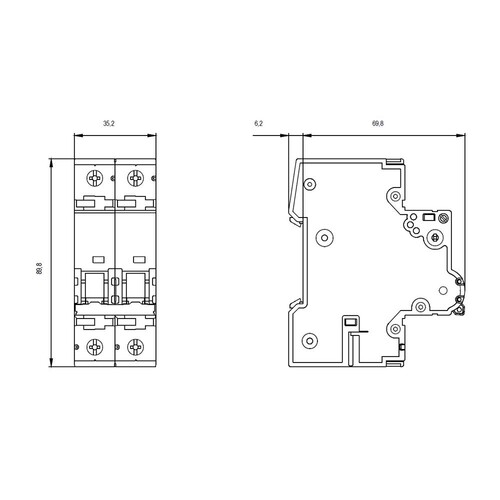

Höhe: 90 mm
Breite: 36 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 298 g
Umgebungstemperatur minimal: -40 °C
Umgebungstemperatur maximal: 70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: 0|70
Bemessungsspannung: 400|50 V
Breite in Teilungseinheiten: 2
Spannungsart: EV000509|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 70|35 mm
Anzahl der abgesicherten Pole: 2
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10|70 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 70 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0|50-60 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -40|70
Unterputzmontage: 0|35
