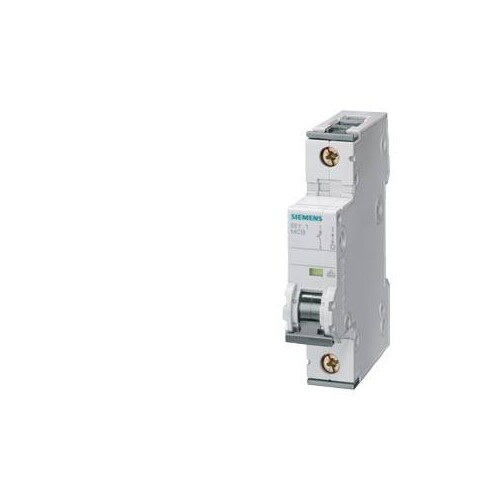

5SY5132-7 Siemens LS-SCHALTER ALLSTR. 10KA 1P C32

20717725
2278040
1 Stk
4001869226446
DE
85362010
5SY5132-7
beantwortete(n) Fragen weitere Varianten

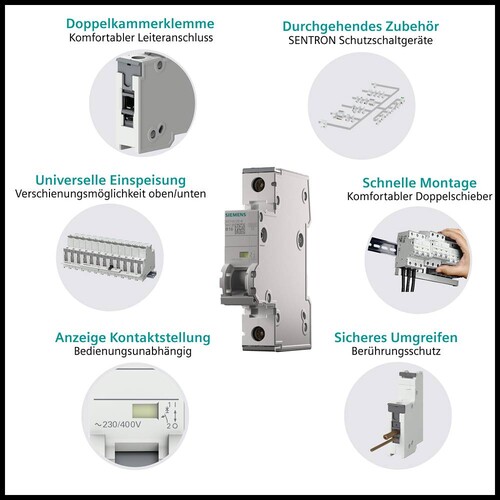

Leitungsschutzschalter Allstrom DC 220V AC 230/400V 10kA, 1-polig, C, 32A Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen. Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene. Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung. Das komplette Zubehörist einheitlich für alle Leitungsschutzschalter 5SY verwendbar. Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens SENTRON 5SY5132-7 Leitungsschutzschalter bietet zuverlässigen Schutz gegen Kurzschluss und Überlast für elektrische Installationen. Mit einer Nennspannung von 230/400V AC und 220V DC sowie einer Nennstromstärke von 32A ist dieser 1-polige Schalter ideal für den Einsatz in Wohngebäuden und industriellen Anwendungen. Die Auslösecharakteristik C ermöglicht eine schnelle Reaktion bei Überlast. Der Schalter hat eine mechanische Lebensdauer von 10.000 Schaltspielen und ist mit einer Schutzart von IP20 ausgestattet. Die einfache Montage und Verdrahtung machen ihn zu einer praktischen Wahl für Elektriker. Mit einem kompakten Design von 90mm Höhe, 18mm Breite und 76mm Tiefe ist er platzsparend und effizient. Vertrauen Sie auf die Qualität von Siemens für Ihre Elektroinstallationen.

Produktinfos

Polzahl: 1
Ausführung der Pole: 1P
Auslösecharakteristikklasse: C
mechanische Lebensdauer: 10.000 Schaltspiele
Überspannungskategorie: III
Verschmutzungsgrad: 3
Betriebsspannung: AC/DC
Isolationsspannung bei DC: 250 V
Isolationsspannung bei Einphasen-Betrieb: 440 V
Isolationsspannung bei Mehrphasen-Betrieb: 440 V
Versorgungsspannung bei Einphasen-Betrieb: 230 V
Versorgungsspannung bei AC: 400 V
Versorgungsspannung bei DC: 220 V
max. Betriebsspannung bei DC: 250 V
Schutzart IP: IP20
Schaltvermögen bei DC: 15 kA
Schaltvermögen gemäß EN 60898: 10 kA
Energiebegrenzungsklasse: 3
Verlustleistung bei AC: 2,6 W
Betriebsstrom bei 35 °C: 32 A
Betriebsstrom bei 40 °C: 30,46 A
Betriebsstrom bei 45 °C: 29,66 A
Betriebsstrom bei 50 °C: 28,86 A
Betriebsstrom bei 55 °C: 28 A
Betriebsstrom bei 60 °C: 27,14 A
Anschließbarer Leiterquerschnitt (eindrähtig) minimal: 0,75 mm²
Anschließbarer Leiterquerschnitt (eindrähtig) maximal: 35 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) minimal: 0,75 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) maximal: 35 mm²
Anschließbarer Leiterquerschnitt (feindrähtig) minimal: 0,75 mm²
Anschließbarer Leiterquerschnitt (feindrähtig) maximal: 25 mm²
Anzugsdrehmoment minimal: 2,5 N·m
Anzugsdrehmoment maximal: 3,5 N·m
Höhe: 90 mm
Breite: 18 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 145 g
Umgebungstemperatur minimal: -40 °C
Umgebungstemperatur maximal: 70 °C
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: 0|70
Bemessungsspannung: 400|50 V
Breite in Teilungseinheiten: 1
Spannungsart: EV000509|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 70|35 mm
Anzahl der abgesicherten Pole: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10|70 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 70 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0|50-60 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -40|70
Unterputzmontage: 0|35
