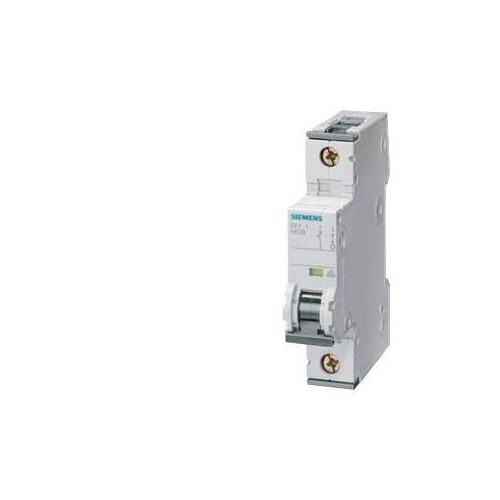

5SY5102-7 SIEMENS LEITUNGSSCHUTZSCHALTER ALLSTROM 2/1/C DC 220V AC 230/400V 10KA

02155372
2278020
1 Stk
4001869226347
DE
85362010
5SY5102-7
beantwortete(n) Fragen weitere Varianten

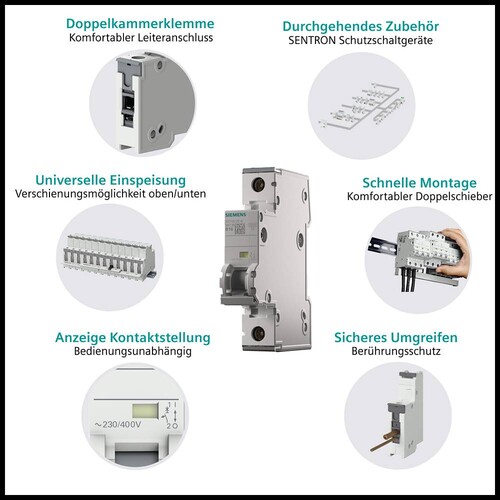

Leitungsschutzschalter Allstrom DC 220V AC 230/400V 10kA, 1-polig, C, 2A Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens Leitungsschutzschalter 5SY5102-7 SENTRON ist ein hochqualitativer Allstromschutzschalter, der für den Einsatz in DC 220V und AC 230/400V Systemen konzipiert ist. Mit einer Nennstromstärke von 2A und einer Auslösecharakteristik der Klasse C bietet dieser Schalter zuverlässigen Schutz gegen Kurzschlüsse und Überlastungen. Die kompakte Bauweise mit einer Breite von 18 mm und einer Höhe von 90 mm ermöglicht eine einfache Installation in Standardverteilungen. Der Schutzschalter hat eine mechanische Lebensdauer von 10.000 Schaltspielen und erfüllt die Anforderungen der Überspannungskategorie III. Mit der Schutzart IP20 ist er für den Einsatz in geschützten Umgebungen geeignet. Die einfache Verdrahtung durch die Doppelkammerklemme und die Werkzeuglose Montage machen ihn zu einer praktischen Lösung für Wohn- und Industriebauten.

Produktinfos

Polzahl: 1
Ausführung der Pole: 1P
Auslösecharakteristikklasse: C
mechanische Lebensdauer: 10.000 Schaltspiele
Überspannungskategorie: III
Verschmutzungsgrad: 3
Spannungsart: AC/DC
Isolationsspannung (Ui) bei DC: 250 V
Isolationsspannung (Ui) bei AC (Einphasen): 440 V
Isolationsspannung (Ui) bei AC (Mehrphasen): 440 V
Versorgungsspannung (AC): 230 V
Versorgungsspannung (DC): 220 V
Betriebsspannung (maximal) bei DC: 250 V
Schutzart IP: IP20
Schaltvermögen bei DC: 15 kA
Schaltvermögen gemäß EN 60898: 10 kA
Energiebegrenzungsklasse: 3
Verlustleistung bei AC: 1,2 W
Betriebsstrom bei 35 °C: 2 A
Betriebsstrom bei 40 °C: 1,9 A
Betriebsstrom bei 45 °C: 1,85 A
Betriebsstrom bei 50 °C: 1,8 A
Betriebsstrom bei 55 °C: 1,75 A
Betriebsstrom bei 60 °C: 1,7 A
Kombiklemme oben: Ja
Kombiklemme unten: Ja
Eigenschaften für Hauptschalter nach EN 60204-1: Ja
halogenfrei: Ja
plombierbar: Ja
siliconfrei: Ja
Einbaulage: beliebig
Höhe: 90 mm
Breite: 18 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 173 g
Umgebungstemperatur (Betrieb) minimal: -40 °C
Umgebungstemperatur (Betrieb) maximal: 70 °C
Umgebungstemperatur (Lagerung) minimal: -40 °C
Umgebungstemperatur (Lagerung) maximal: 75 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 2 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Breite in Teilungseinheiten: 1
Spannungsart: EV000509|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|50
Verschmutzungsgrad: 3
Einbautiefe: 70|35 mm
Anzahl der abgesicherten Pole: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10|35 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0|50-60 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -40|70
Unterputzmontage: 0|70
