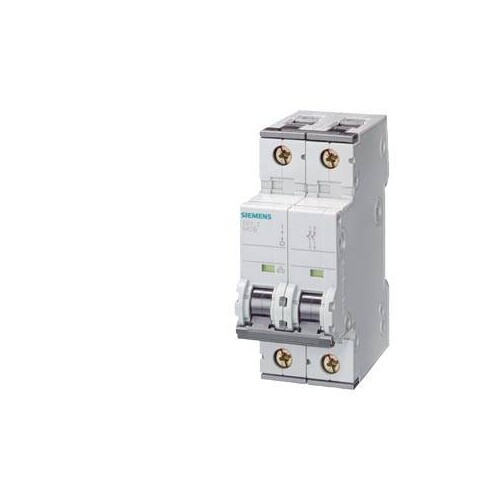

5SY45136 Siemens LEITUNGSSCHUTZSCHALTER 230V 10KA 1+N-POLIG B 13A T=70MM

20921419
5159869
1 Stk
4001869182322
DE
85362010
5SY4513-6
beantwortete(n) Fragen weitere Varianten

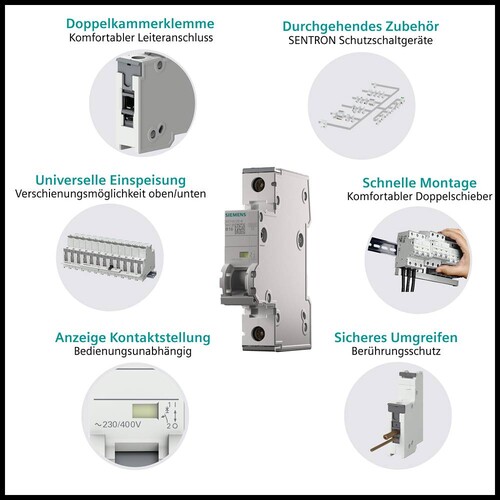

Leitungsschutzschalter 230V 10kA, 1+N-polig, B, 13A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens Leitungsschutzschalter 5SY45136 ist ein zuverlässiges Gerät für den Kurzschluss- und Überlastschutz in Wohngebäuden und Industrieanwendungen. Mit einer Nennspannung von 230V und einer Schaltleistung von 10kA bietet dieser 1+N-polige Schalter eine hohe Sicherheit und Effizienz. Die mechanische Lebensdauer von 10.000 Schaltspielen und die Auslösecharakteristik B garantieren eine langanhaltende Leistung. Der Schalter ist kompakt mit Abmessungen von 90mm Höhe, 36mm Breite und 76mm Tiefe, was eine einfache Installation ermöglicht. Mit der Schutzart IP20 ist er für den Einsatz in geschützten Umgebungen geeignet. Das Gerät unterstützt eine Vielzahl von Anschlussmöglichkeiten und ist halogenfrei, was es zu einer umweltfreundlichen Wahl macht. Der 5SY45136 ist die ideale Lösung für alle, die Wert auf Sicherheit und Zuverlässigkeit legen.

Produktinfos

Polzahl: 2
Ausführung der Pole: 1P+N
Auslösecharakteristikklasse: B
mechanische Lebensdauer (Schaltspiele): 10.000
Überspannungskategorie: III
Verschmutzungsgrad: 3
Spannungsart der Betriebsspannung: AC
Isolationsspannung (Ui) bei Einphasen-Betrieb: 250 V
Versorgungsspannung bei Einphasen-Betrieb: 230 V
Betriebsstrom bei 40 °C: 12,38 A
Betriebsstrom bei 50 °C: 11,73 A
Betriebsstrom bei 55 °C: 11,38 A
Betriebsstrom bei 60 °C: 11,02 A
Betriebsstrom bei AC: 13 A
Versorgungsspannung bei DC: 60 V
Betriebsspannung bei DC maximal: 72 V
Schutzart IP: IP20
Schaltvermögen bei DC: 15 kA
Schaltvermögen gemäß EN 60898: 10 kA
Schaltvermögen gemäß IEC 60947-2: 20 kA
Energiebegrenzungsklasse: 3
Verlustleistung bei AC: 1,7 W

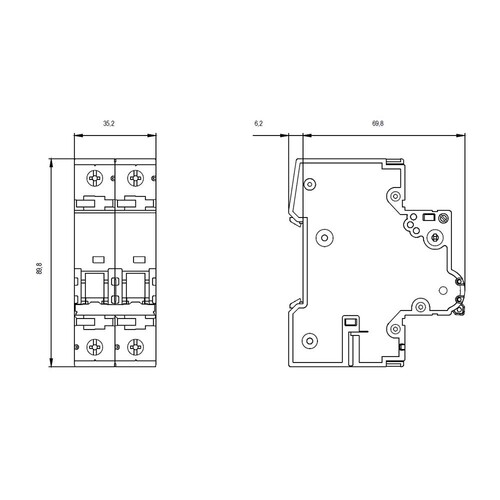

Höhe: 90 mm
Breite: 36 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 306 g
Umgebungstemperatur minimal: -40 °C
Umgebungstemperatur maximal: 70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 13 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 0.75|35 Hz
Breite in Teilungseinheiten: 2
Spannungsart: EV000460|70
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 3|50
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 70|70 mm
Anzahl der abgesicherten Pole: 2
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10|35 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 250
Explosionsgeschützt: 0|50-60
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -40|70
Unterputzmontage: Nein
