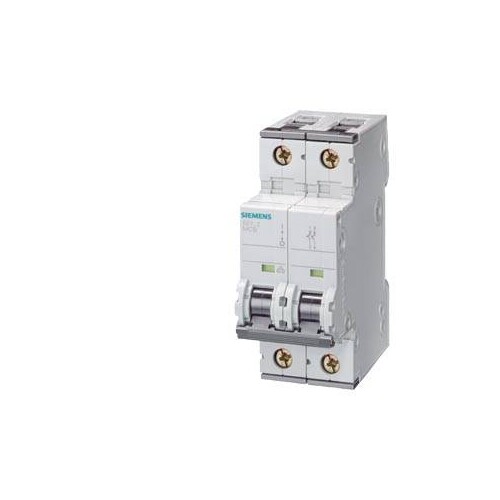

5SY4506-7 SIEMENS Leitungsschutzschalter 10KA 1+N-polig C 6A T=70mm

20173895
4974718
1 Stk
2000201738953
4001869182476
DE
85362010
5SY4506-7
beantwortete(n) Fragen weitere Varianten

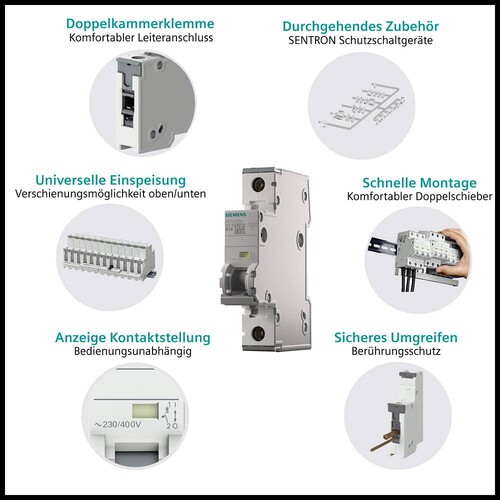

Leitungsschutzschalter 230V 10kA, 1+N-polig, C, 6A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens Leitungsschutzschalter 5SY4506-7 ist ein zuverlässiges und sicheres Gerät für den Kurzschluss- und Überlastschutz in Wohngebäuden sowie in industriellen Anwendungen. Mit einer Nennspannung von 230 V und einer Schaltleistung von 10 kA bietet dieser 1+N-polige Schalter mit der Auslösecharakteristik C eine hohe Sicherheit. Seine kompakten Abmessungen von 90 mm Höhe, 36 mm Breite und 76 mm Tiefe ermöglichen eine einfache Installation in verschiedenen Schaltschränken. Der Schalter ist für eine mechanische Lebensdauer von bis zu 10.000 Schaltspielen ausgelegt und erfüllt die Anforderungen der Überspannungskategorie III. Zudem ist er halogenfrei und silikonfrei, was ihn ideal für den Einsatz in sensiblen Umgebungen macht. Der 5SY4506-7 ist mit einem mitschaltenden Neutralleiter ausgestattet und eignet sich für eine Vielzahl von Anwendungen in der Infrastruktur und Industrie.

Produktinfos

Polzahl: 2

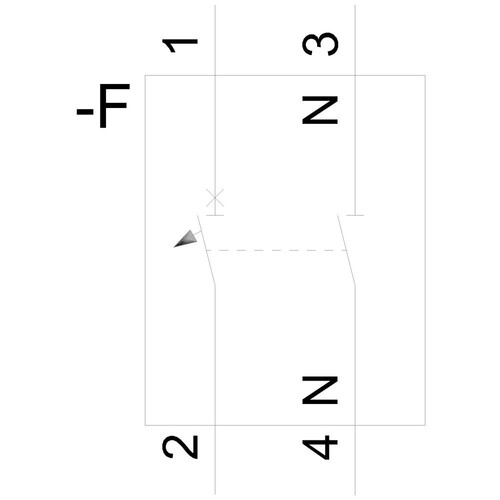

Ausführung der Pole: 1P+N
Auslösecharakteristikklasse: C
mechanische Lebensdauer: 10.000 Schaltspiele
Überspannungskategorie: III
Verschmutzungsgrad: 3
Spannungsart der Betriebsspannung: AC
Isolationsspannung (Ui): 250 V
Versorgungsspannung: 230 V
Betriebsstrom bei 40 °C: 5,63 A
Betriebsstrom bei 50 °C: 5,24 A
Betriebsstrom bei 55 °C: 5,04 A
Betriebsstrom bei 60 °C: 4,82 A
Betriebsstrom (AC): 6 A
Schutzart IP: IP20
Schaltvermögen (DC): 15 kA
Schaltvermögen (EN 60898): 10 kA
Schaltvermögen (IEC 60947-2): 35 kA
Energiebegrenzungsklasse: 3
Verlustleistung: 1,6 W

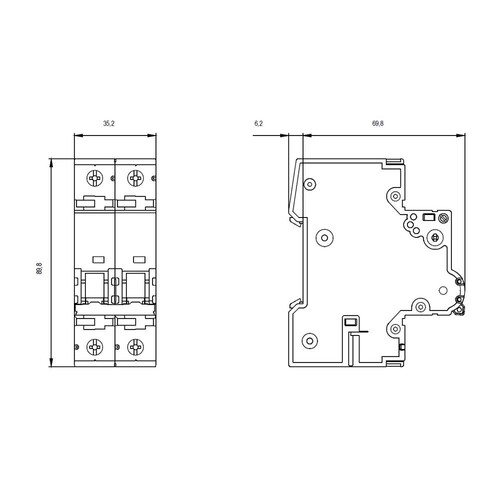

Höhe: 90 mm
Breite: 36 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 301 g
Umgebungstemperatur (Betrieb) min: -40 °C
Umgebungstemperatur (Betrieb) max: 70 °C
Umgebungstemperatur (Lagerung) min: -40 °C
Umgebungstemperatur (Lagerung) max: 75 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 0.75|35 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 70|35 mm
Anzahl der abgesicherten Pole: 2
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10|70 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 35 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 35|50 kA
Bemessungsisolationsspannung Ui: 250
Explosionsgeschützt: 0|50-60
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -40|70
Unterputzmontage: Nein
