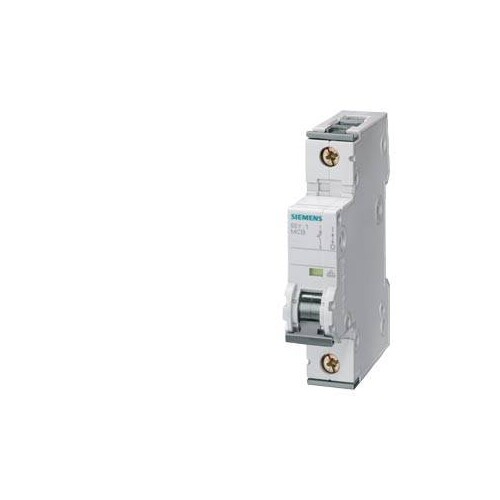

5SY4104-5 Siemens Leitungsschutzschalter 230/400V 10KA, 1-POLIG, A, 4A, T=70MM

21621154
5160039
1 Stk
4001869201016
DE
85362010
5SY4104-5
beantwortete(n) Fragen weitere Varianten

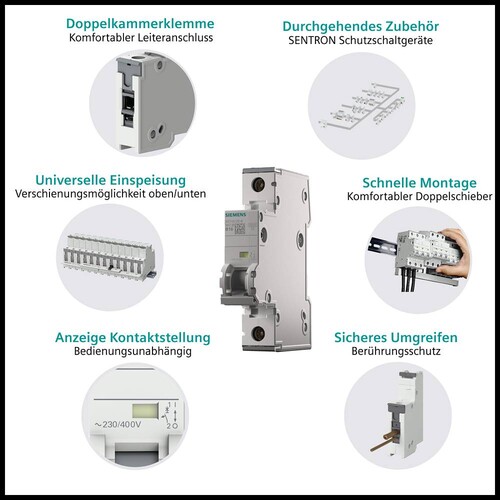

Leitungsschutzschalter 230/400V 10kA, 1-polig, A, 4A, T=70mm Leitungsschutzschalter SENTRON 5SY für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen.Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung.Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar.Einfach sicher mit den Schutzgeräten von SENTRON.
Anmerkungen zur LIMMERT-KI

Der Siemens Leitungsschutzschalter 5SY4104-5 ist ein hochqualitativer Schutzschalter für den Einsatz in Wohngebäuden und Industrieanwendungen. Mit einer Nennspannung von 230/400V und einem Schaltvermögen von 10kA bietet er zuverlässigen Kurzschluss- und Überlastschutz. Der Schalter ist einpolig mit einer Auslösecharakteristik der Klasse A und einem Nennstrom von 4A. Seine kompakte Bauform mit einer Einbautiefe von nur 70mm ermöglicht eine einfache Installation. Der Schutzschalter ist mit einer IP20 Schutzart ausgestattet und verfügt über eine mechanische Lebensdauer von bis zu 10.000 Schaltspielen. Ideal für den Einsatz in anspruchsvollen Umgebungen, bietet der SENTRON 5SY4104-5 eine hohe Zuverlässigkeit und Sicherheit.

Produktinfos

Polzahl: 1
Ausführung der Pole: 1P
Auslösecharakteristikklasse: A
mechanische Lebensdauer (Schaltspiele): 10.000
Überspannungskategorie: III
Verschmutzungsgrad: 3
Spannungsart der Betriebsspannung: AC
Isolationsspannung (Ui) Einphasen-Betrieb: 440 V
Isolationsspannung (Ui) Mehrphasen-Betrieb: 440 V
Versorgungsspannung Einphasen-Betrieb: 230 V
Betriebsstrom bei 40 °C: 3,76 A
Betriebsstrom bei 50 °C: 3,5 A
Betriebsstrom bei 55 °C: 3,36 A
Betriebsstrom bei 60 °C: 3,22 A
Betriebsstrom AC: 4 A
Versorgungsspannung AC: 400 V
Versorgungsspannung DC: 60 V
Betriebsspannung DC maximal: 72 V
Schutzart IP: IP20
Schaltvermögen DC: 15 kA
Schaltvermögen EN 60898: 10 kA
Schaltvermögen IEC 60947-2: 35 kA
Verlustleistung bei AC: 2,3 W
Höhe: 90 mm
Breite: 18 mm
Tiefe: 76 mm
Einbautiefe: 70 mm
Nettogewicht: 156 g
Umgebungstemperatur minimal: -40 °C
Umgebungstemperatur maximal: 70 °C
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Auslösecharakteristik: A
Bemessungsstrom: 4 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 0.75|35 Hz
Breite in Teilungseinheiten: 1
Spannungsart: EV000460|70
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): EV006405|35
Weitere Details
Energiebegrenzungsklasse: 35
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 70|35 mm
Anzahl der abgesicherten Pole: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10|35 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 35 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 35|50 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: 0|50-60
Anschließbarer Leiterquerschnitt eindrähtig: 35|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 35|0.75
Umgebungstemperatur während des Betriebs: -40|70
Unterputzmontage: Nein
